| 品牌 : | 深榮 | 型號 : | Q647H |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 固定球球閥 | 公稱通徑 : | DN200 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 執行器 | 用途 : | 截止 |
| 類型(通道位置) : | 直動式 | 作用對象 : | 水 |
| 形態 : | 角式 | 外形 : | 中型 |
| 加工定制 : | 是 | 密封形式 : | 軟密封型 |
| 主體材料 : | 鑄鐵 | 原理 : | 真空過濾 |
| 樣式 : | 針式 | 適用對象 : | 空氣 |
| 濾料類型 : | 活性炭 | 過濾器類型 : | 袋式 |
| 主體材質 : | 不銹鋼 | 特性 : | 高頻絕緣陶瓷 |
| 功能 : | 固定用陶瓷 | 微觀結構 : | 單晶 |
| 類型 : | 油罐阻火器 | 測量范圍 : | DN100 |
| 閥瓣開啟高度 : | 全啟式安全閥 | 種類 : | 浮球式 |
| 口徑 : | DN200 |

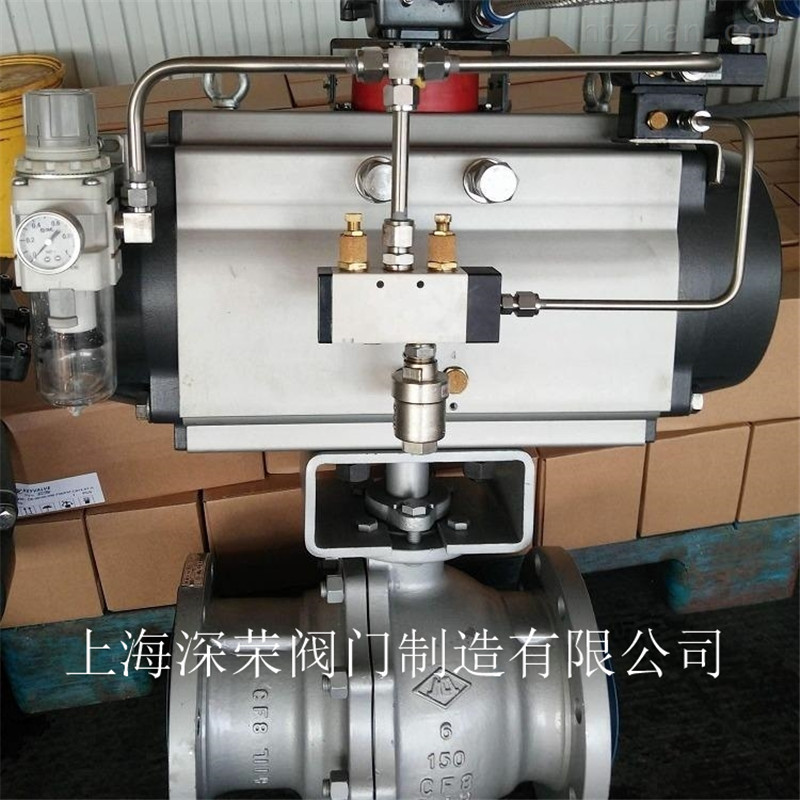

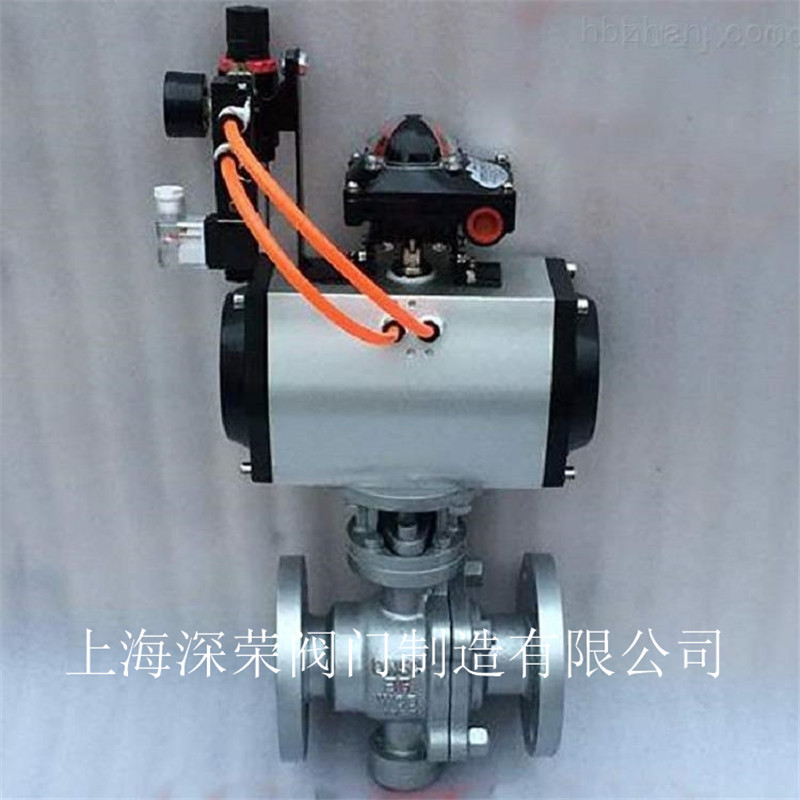

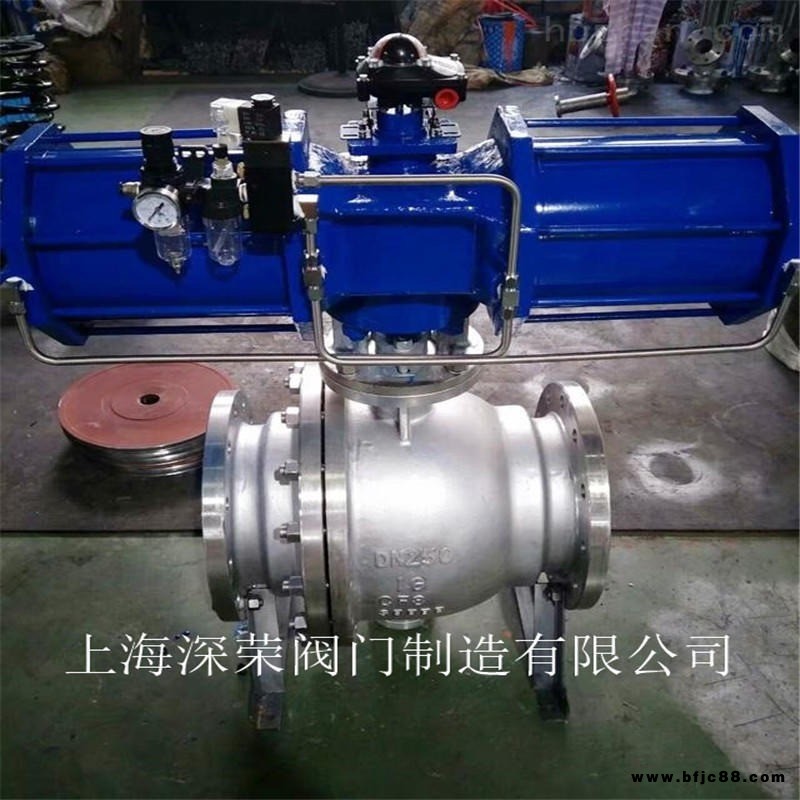

氣動固定球閥概述：
氣動固定式球閥是高性能球閥，適用于長輸管線和一般工業管線，其強度、耐惡劣環境性等在設計時進行了考慮，適用于腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用長，適用于高壓、大口徑場合。的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向能密封因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部設有彈簧使閥座緊貼球體，符合密封。氣動固定式球閥上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，使球與密封圈的接處位置。采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。
主要零件材料
閥 體 | 球體、閥桿 | 閥 座 |
WCB | 2Cr13 | 加玻纖增強聚四氟乙烯、對位聚苯 |
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | |
CF8 | 0Cr19Ni9-(304) | |
CF3 | 00Cr19Ni11-(304L) | |
ZG1Cr18Ni-12Mo2Ti | 1Cr18Ni12-Mo2Ti | |
CF8M | 0Cr17Ni12-Mo2(316) | |
CF3M | 00Cr17Ni14-Mo2(316l) |
主要連接尺寸
| PN1.0(MPa) | |||||||||
通徑(DN) | L | d1 | D | D1 | D2 | b | Z-d | H | 重量 |
125 | 356 | 125 | 245 | 210 | 185 | 22 | 8-18 | 542 | 90 |
150 | 394 | 150 | 280 | 240 | 210 | 22 | 8-23 | 572 | 130 |
200 | 457 | 200 | 335 | 295 | 265 | 24 | 8-23 | 636 | 203 |
250 | 533 | 250 | 390 | 350 | 320 | 26 | 12-23 | 726 | 245 |
300 | 610 | 300 | 440 | 400 | 368 | 26 | 12-23 | 859 | 399 |
350 | 686 | 350 | 500 | 460 | 428 | 26 | 16-23 | 927 | 498 |
400 | 762 | 400 | 565 | 515 | 482 | 26 | 16-25 | 1080 | 818 |
450 | 864 | 450 | 615 | 565 | 532 | 28 | 20-25 | 1120 | 1037 |
500 | 914 | 500 | 670 | 620 | 585 | 28 | 20-25 | 1150 | 1255 |
上海深榮閥門有限公司訂貨須知：
為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。
為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。
先請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或對照以上尺寸圖自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始依據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們愿竭誠為您服務
一、·提供產品名稱與型號口徑 Q647H氣動固定式球閥是否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。
二、為了保證用戶的使用方便，我公司可提供 Q647H氣動固定式球閥法蘭，伸縮節及 Q647H氣動固定式球閥連接螺栓，并根據用戶需要提供 Q647H氣動固定式球閥 易損配件。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深嶸閥門公司專家為您設計制造！
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
歡迎國內外用戶來函或光臨我廠洽談訂貨事宜，我廠可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。
注意事項：現場安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！
