| 品牌 : | 深榮 | 型號 : | J45Y |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 |
| 公稱通徑 : | DN200 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 執行器 | 形態 : | 角式 |
| 類型(通道位置) : | 直動式 | 結構形式 : | 固定球球閥 |
| 用途 : | 截止 | 作用對象 : | 水 |
| 加工定制 : | 是 | 密封形式 : | 軟密封型 |
| 主體材料 : | 鑄鐵 | 原理 : | 真空過濾 |
| 樣式 : | 針式 | 適用對象 : | 空氣 |
| 濾料類型 : | 活性炭 | 過濾器類型 : | 袋式 |
| 主體材質 : | 不銹鋼 | 特性 : | 高頻絕緣陶瓷 |
| 功能 : | 固定用陶瓷 | 微觀結構 : | 單晶 |
| 類型 : | 油罐阻火器 | 測量范圍 : | DN100 |
| 閥瓣開啟高度 : | 全啟式安全閥 | 種類 : | 浮球式 |
| 口徑 : | DN200 |

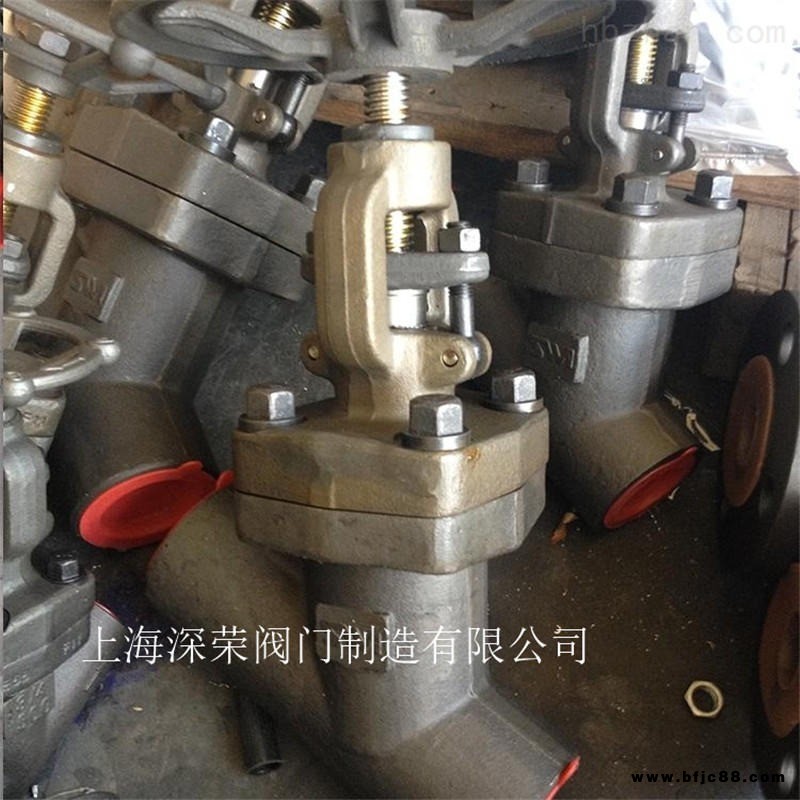

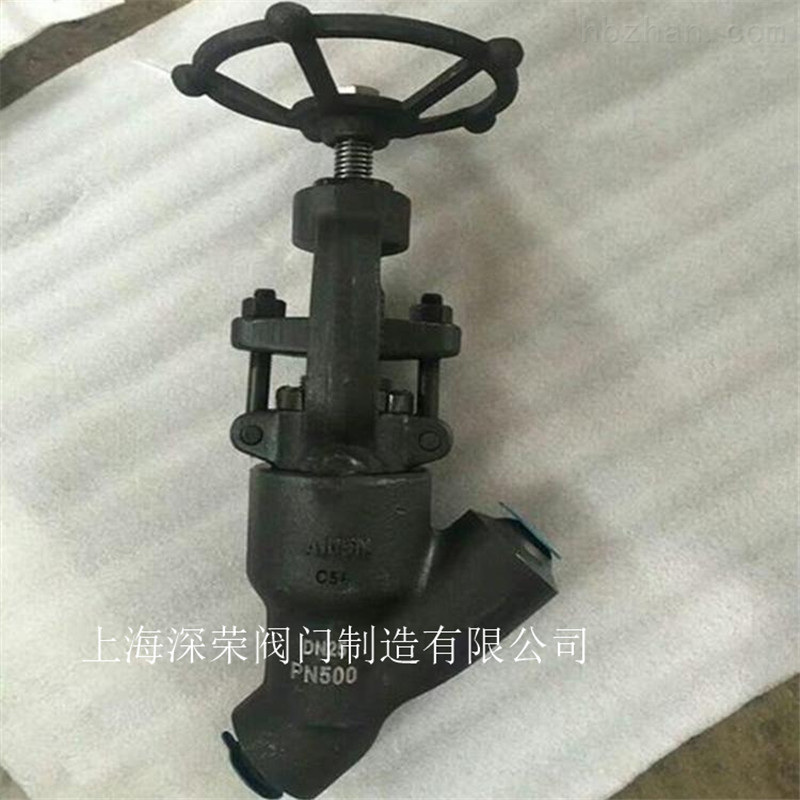

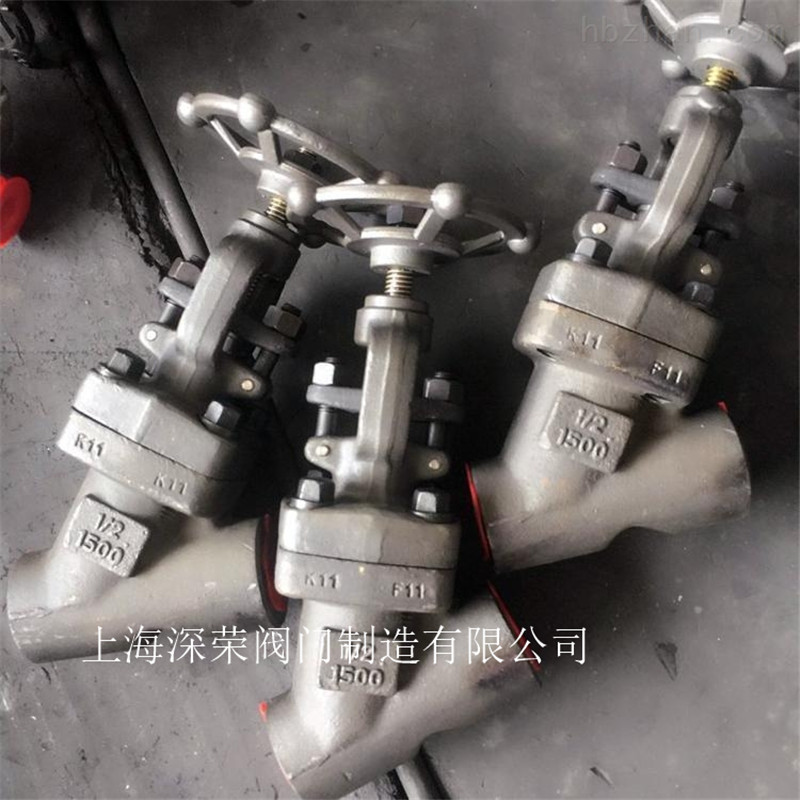

一、Y型鍛鋼截止閥 概述
Y型鍛鋼閥有三種閥蓋設計形式。一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封。客戶有特殊要求時也可采用全焊二連接。三種為壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。 可設計成“Y”型閥的有截止閥和止回閥。
二、特點
1. 壓力自緊封Y型截止閥和止回閥閥門符合ANSI B16.34。檢驗與測試按API598，標記按MSS-SP-25。
2. 采用以下結構
3. 全徑或縮徑
4. 升降式和球式止回閥
5. 按需內置彈簧
6. 可拆卸實心閥瓣
7. 自定心壓板壓套式
8. 整體式上密封座
9. 明桿支架型（OS&Y）
10. 螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
11. 承插端符合ASME B16.11
12. 螺紋連接端（NPT)符合ANSI/ASME B1.20.1
13. 閥瓣可變換為針型、節流型、球型、止回型
上海深榮閥門有限公司訂貨須知：
為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。
為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。
先請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或對照以上尺寸圖自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始依據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們愿竭誠為您服務
一、·提供產品名稱與型號口徑J45Y鍛鋼Y型截止閥是否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。
二、為了保證用戶的使用方便，我公司可提供 J45Y鍛鋼Y型截止閥 法蘭，伸縮節及 J45Y鍛鋼Y型截止閥連接螺栓，并根據用戶需要提供 J45Y鍛鋼Y型截止閥易損配件。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深嶸閥門公司專家為您設計制造！
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
歡迎國內外用戶來函或光臨我廠洽談訂貨事宜，我廠可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。
注意事項：現場安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！
