| 品牌 : | 深榮 | 型號 : | NKJ61H |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 |
| 公稱通徑 : | DN200 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 執行器 | 形態 : | 角式 |
| 類型(通道位置) : | 直動式 | 結構形式 : | 固定球球閥 |
| 用途 : | 截止 | 作用對象 : | 水 |
| 加工定制 : | 是 | 密封形式 : | 軟密封型 |
| 主體材料 : | 鑄鐵 | 原理 : | 真空過濾 |
| 樣式 : | 針式 | 適用對象 : | 空氣 |
| 濾料類型 : | 活性炭 | 過濾器類型 : | 袋式 |
| 主體材質 : | 不銹鋼 | 特性 : | 高頻絕緣陶瓷 |
| 功能 : | 固定用陶瓷 | 微觀結構 : | 單晶 |
| 類型 : | 油罐阻火器 | 測量范圍 : | DN100 |
| 閥瓣開啟高度 : | 全啟式安全閥 | 種類 : | 浮球式 |
| 口徑 : | DN200 |

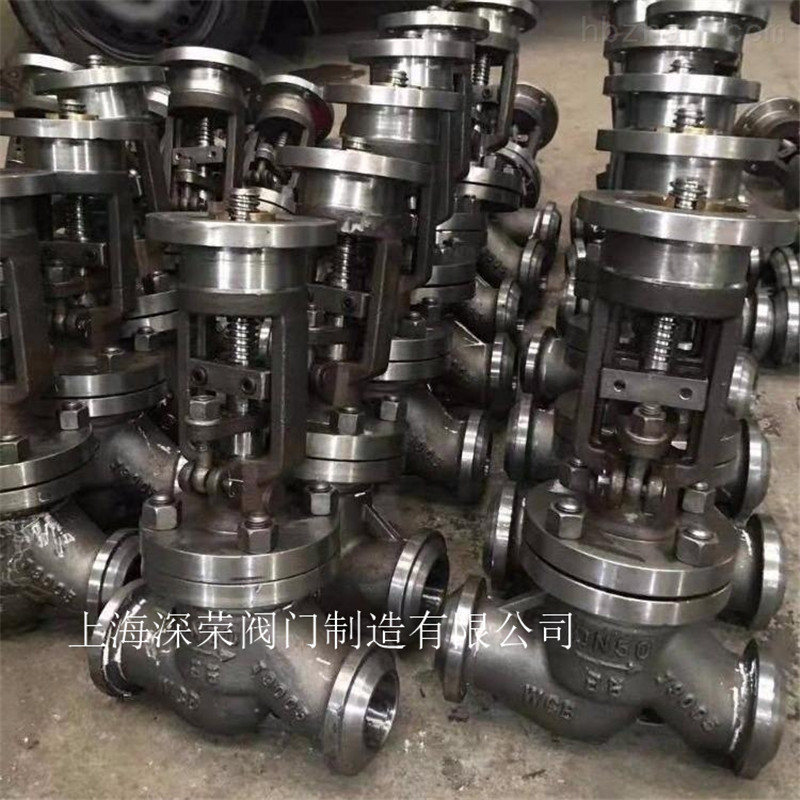

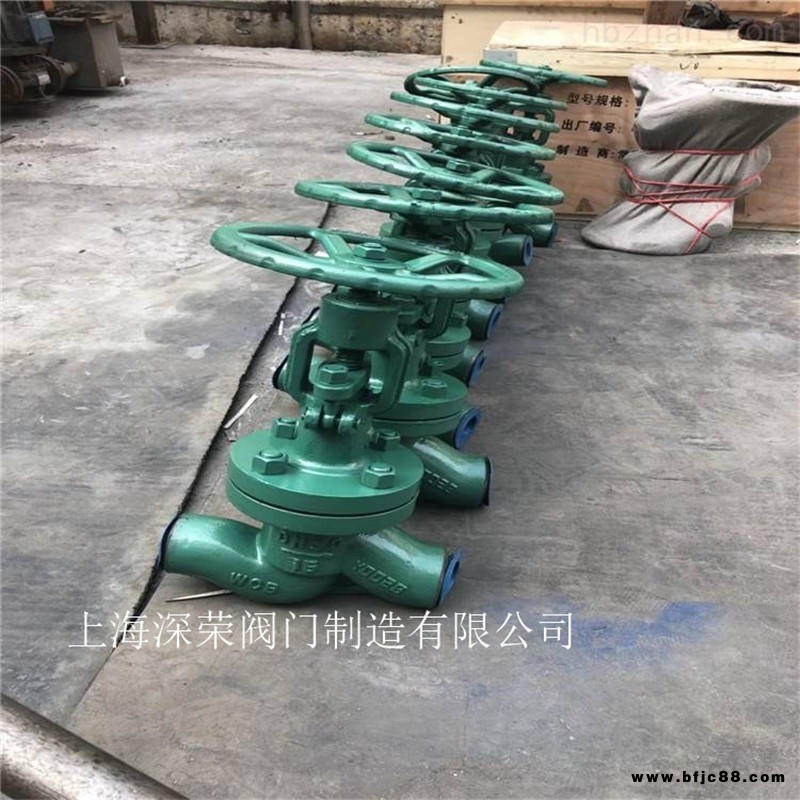

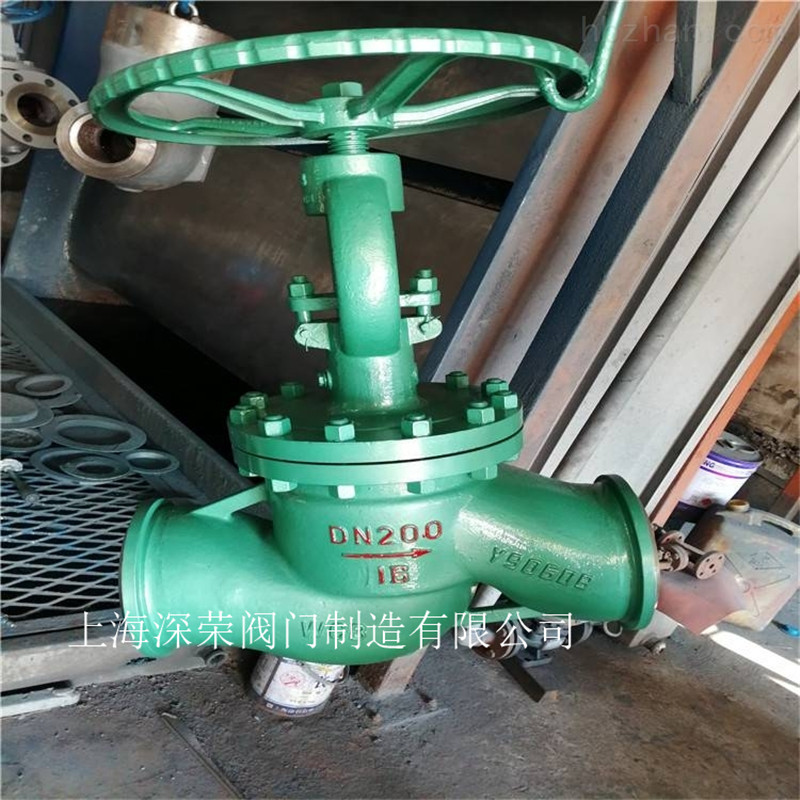

產品名稱 | NKJ61H,NKJ61Y焊接式真空隔離截止閥 |
產品型號 | NKJ61H、NKJ61Y |
公稱通徑 | DN10-150 |
壓力范圍 | 1.6MPa-10MPa |
閥體材質 | 鑄鋼、鉻鉬鋼 |
產品概述：
真空隔離截止閥適用于公稱壓力PN4.0～10.0Mpa，工作溫度≤200℃的火力電站回水冷凝系統管道上，切斷或接通中的介質。適用介質為：水、蒸汽等。密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。結構簡單、緊湊、檢修方便，使用長。閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用膨脹材料密封，使系統與大氣隔離，具有好的系統氣密性。本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
性能描述：
1.產品按JB/T3595標準設計制造，滿足電站設備配套使用要求。
2.設計了真空密封結構填料室，隔離真空好。
3.閥桿經調質及表面氮化處理，有好的抗腐蝕性，抗擦傷和耐磨性。
4.法蘭墊片采用復合材料，膨脹系數大，氣密性能好，保證系統與大氣隔離好。
5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封好。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
結構特點：
（1）、本系列閥門主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。
（2）、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
（3）、結構簡單、緊湊、檢修方便，使用長。
（4）、閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用膨脹材料密封，使系統與大氣隔離，具有好的系統氣密性。
（5）、本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
主要性能規范：
產品類型 | 殼體強度試驗/MPa | 上密封試驗/MPa | 密封試驗/MPa | 適用介質 | 適用溫度/℃ |
NKJ61H-40 | 6.O | 4.4 | 4.4 | 水、蒸汽、空氣 | ≤425 |
NKJ61H-64 | 96 | 7.O | 7.O | ||
NKJ61H-100 | 15.O | 11.0 | 11.O | ||
NKJ61Y-40l | 6.O | 4.4 | 4.4 | 水、蒸汽、空氣 | ≤550 |
NKJ61Y-64l | 9.6 | 7.0 | 7.O | ||
NKJ61Y-1OOI | 15.O | 11.O | 11.O |
主要零件材料：
零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | 密封面 | 閥桿螺母 | 填料 | 緊固件 |
NKJ61H-C型 | 25或WCB | 鉻不銹鋼 | 鉻不銹鋼 | H：合金鋼 | 鋁青銅 | 膨脹復合石墨 | 碳鋼 |
NKJ61Y-l型 | 鉻鉬鋼 | 20CrlM01vA 或38CrMoAlA | 12CrlMo 1VA | Y：硬質合金 | 鉻鉬鋼 |
上海深榮閥門有限公司訂貨須知：
為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。
為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。
先請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或對照以上尺寸圖自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始依據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們愿竭誠為您服務
一、·提供產品名稱與型號口NKJ61H焊接式真空隔離截止閥徑是否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。
二、為了保證用戶的使用方便，我公司可提供 NKJ61H焊接式真空隔離截止閥 法蘭，伸縮節及NKJ61H焊接式真空隔離截止閥連接螺栓，并根據用戶需要提供 NKJ61H焊接式真空隔離截止閥易損配件。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深嶸閥門公司專家為您設計制造！
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
歡迎國內外用戶來函或光臨我廠洽談訂貨事宜，我廠可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。
注意事項：現場安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！
