| 品牌 : | 上海深榮 | 型號 : | J641 |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN200 |
| 密封形式 : | 軟密封型 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 形態 : | 角式 |
| 零部件及配件 : | 執行器 | 類型(通道位置) : | 直動式 |
| 適用介質 : | 水 | 用途 : | 截止 |
| 主體材料 : | 鑄鐵 | 外形 : | 中型 |
| 驅動方式 : | 手動 | 結構形式 : | 固定球球閥 |
| 作用對象 : | 水 | 口徑 : | DN200 |
| 種類 : | 浮球式 | 原理 : | 真空過濾 |
| 樣式 : | 針式 | 適用對象 : | 空氣 |
| 濾料類型 : | 活性炭 | 過濾器類型 : | 袋式 |
| 主體材質 : | 不銹鋼 | 類型 : | 油罐阻火器 |

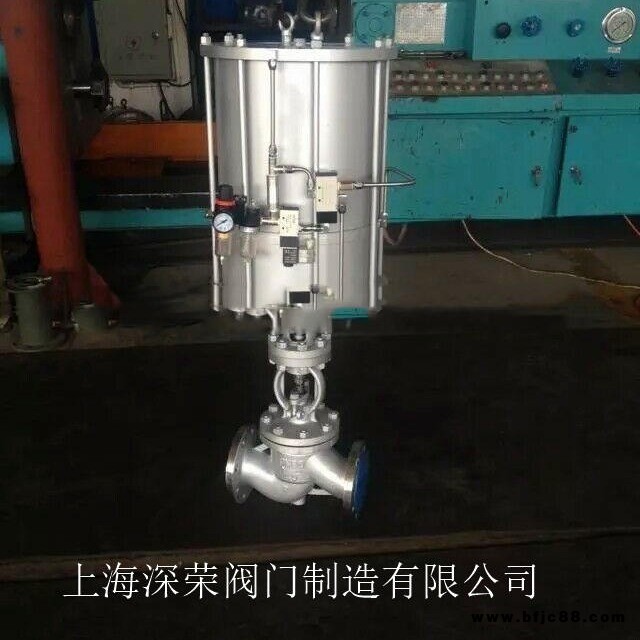

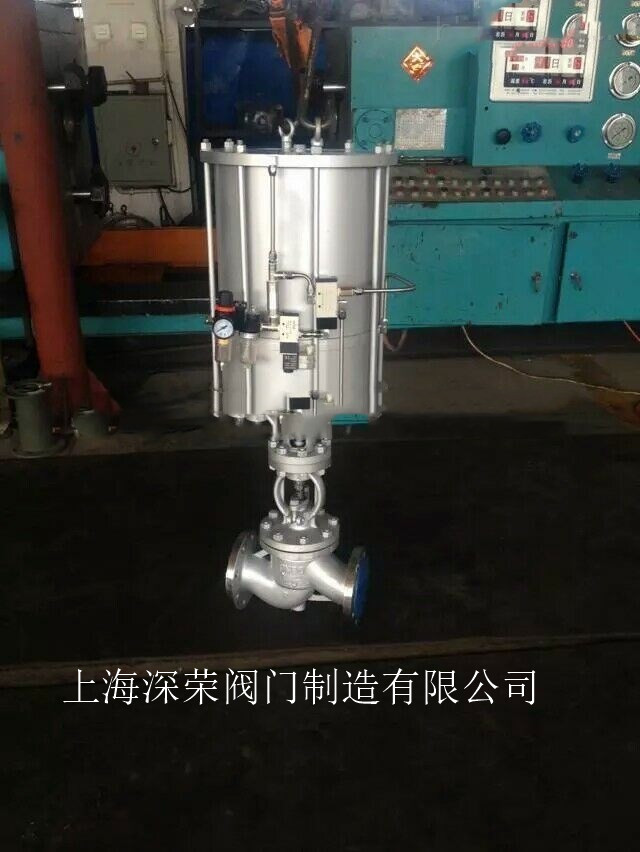

氣動截止閥概述：
氣動截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命
氣動截止閥結構特點
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Slite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
主要外形尺寸、連接尺寸及質量
公稱壓力 | 公稱通徑 | 標準值 | 參考值 | |||||||||
L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | L1 | H | ||
1．6 | 50 | 230 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 185 | 645 | ||
65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 232 | 690 | |||
80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 232 | 715 | |||
100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 232 | 770 | |||
125 | 400 | 254 | 210 | 185 | 22 | 3 | 8-φ18 | 283 | 780 | |||
150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 283 | 810 | |||
200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 283 | 967 | |||
250 | 622 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 283 | 1143 | |||
300 | 698 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 283 | 1292 | |||
2.5 | 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 185 | 645 | ||
65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-φ18 | 232 | 690 | |||
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 232 | 715 | |||
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 232 | 770 | |||
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ25 | 283 | 780 | |||
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 283 | 810 | |||
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 283 | 967 | |||
250 | 622 | 425 | 370 | 332 | 36 | 3 | 12-φ30 | 283 | 1143 | |||
300 | 698 | 485 | 430 | 390 | 40 | 4 | 16-φ30 | 283 | 1292 | |||
4．0 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 185 | 645 |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 232 | 690 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 232 | 715 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4．5 | 8-φ23 | 232 | 770 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4．5 | 8-φ25 | 283 | 782 | |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4．5 | 8-φ25 | 283 | 875 | |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4．5 | 12-φ30 | 283 | 1160 | |
上海深榮閥門有限公司訂貨須知：
為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使用介質，使用溫度，
大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。
為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。
請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或對照以上尺寸圖自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始數據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們愿竭誠為您服務
一、·提供產品名稱與型號J641氣動截止閥否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。
二、為了保證用戶的使用方便，我公司可J641氣動截止閥法蘭，伸縮節J641氣動截止閥連接螺栓，并根據用戶需要提供J641氣動截止閥易損配件。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深嶸閥門公司專家為您設計制造！
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
歡迎國內外用戶來函或光臨我廠洽談訂貨事宜，我廠可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。
注意事項：現場安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！
