| 加工定制 : | 是 | 品牌 : | 上海深榮 |
| 型號 : | DHH44X | 種類 : | 浮球式 |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 偏置板式 | 公稱通徑 : | DN200 |
| 適用介質 : | 水 | 形態 : | 角式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直動式 |
| 用途 : | 截止 | 零部件及配件 : | 執行器 |
| 作用對象 : | 水 | 主體材料 : | 碳鋼 |
| 密封形式 : | 軟密封型 | 外形 : | 中型 |
| 特性 : | 高頻高介陶瓷 | 功能 : | 固定用陶瓷 |
| 微觀結構 : | 多晶 | 原理 : | 真空過濾 |
| 樣式 : | 立式 | 適用對象 : | 變壓器油 |
| 濾料類型 : | 銅 | 過濾器類型 : | 管式 |
| 主體材質 : | 不銹鋼 |

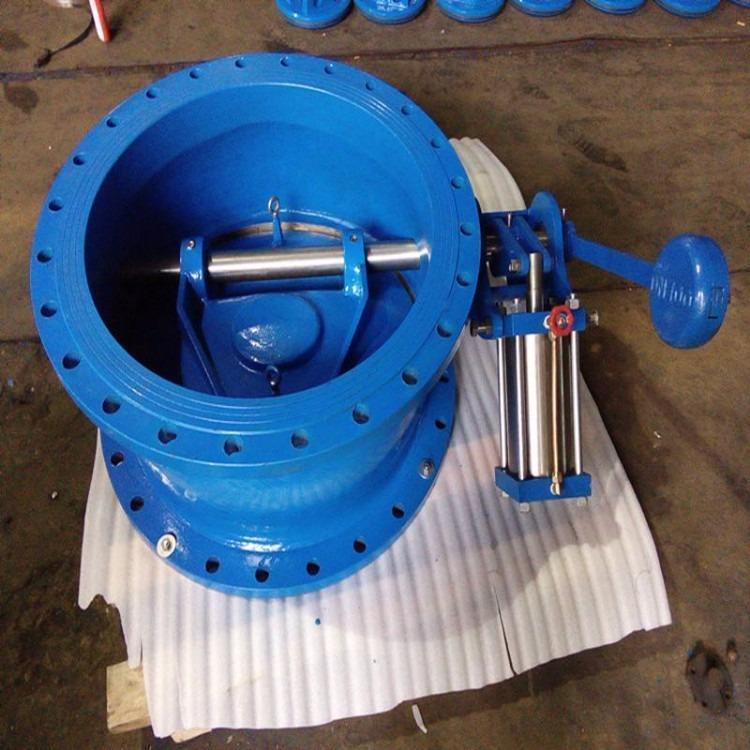

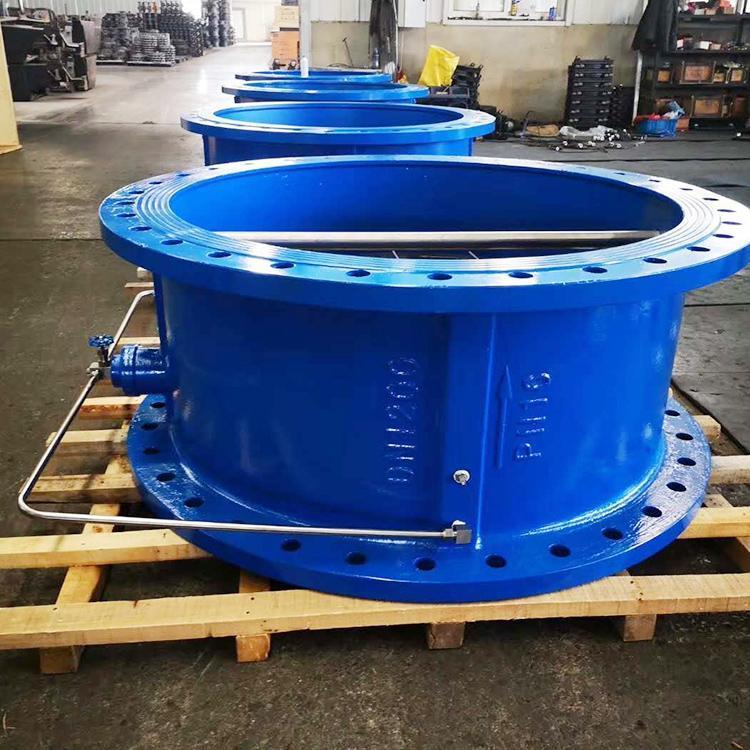

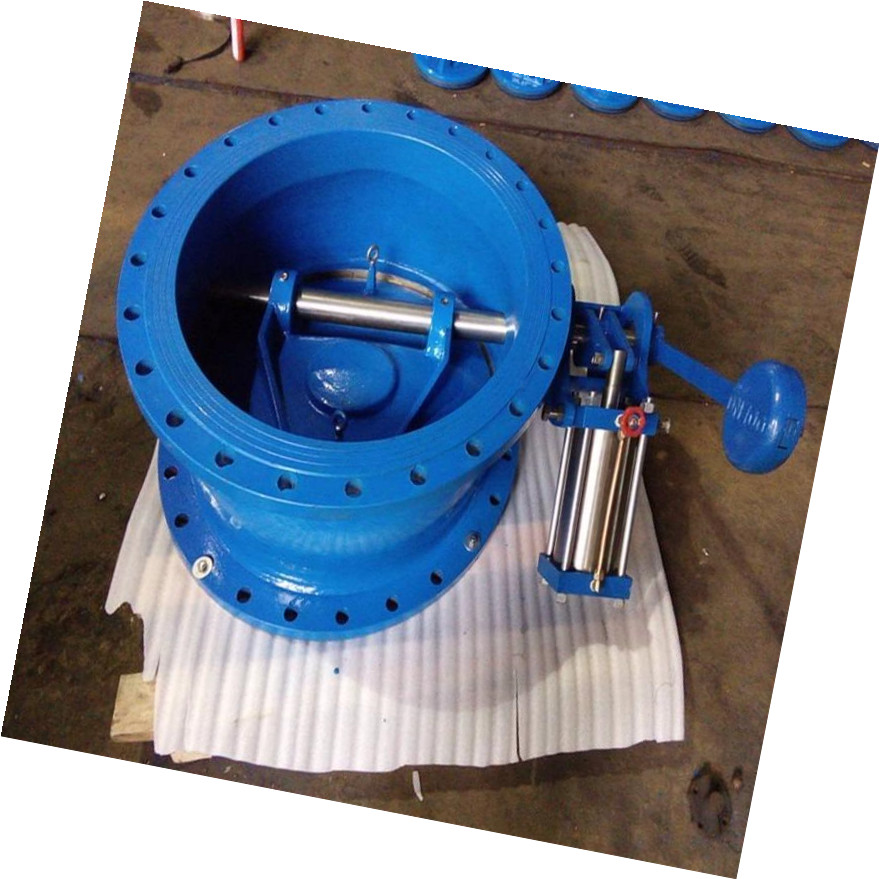

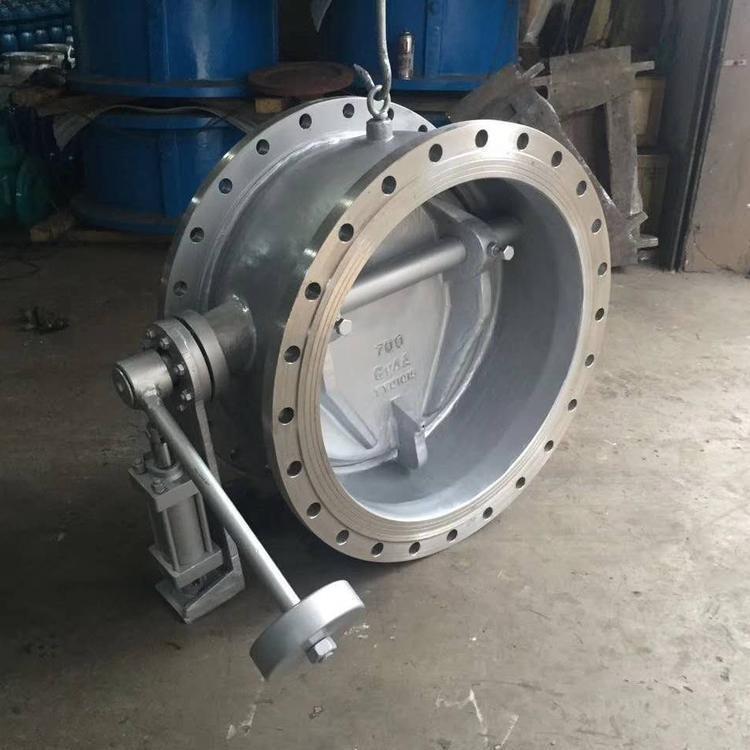

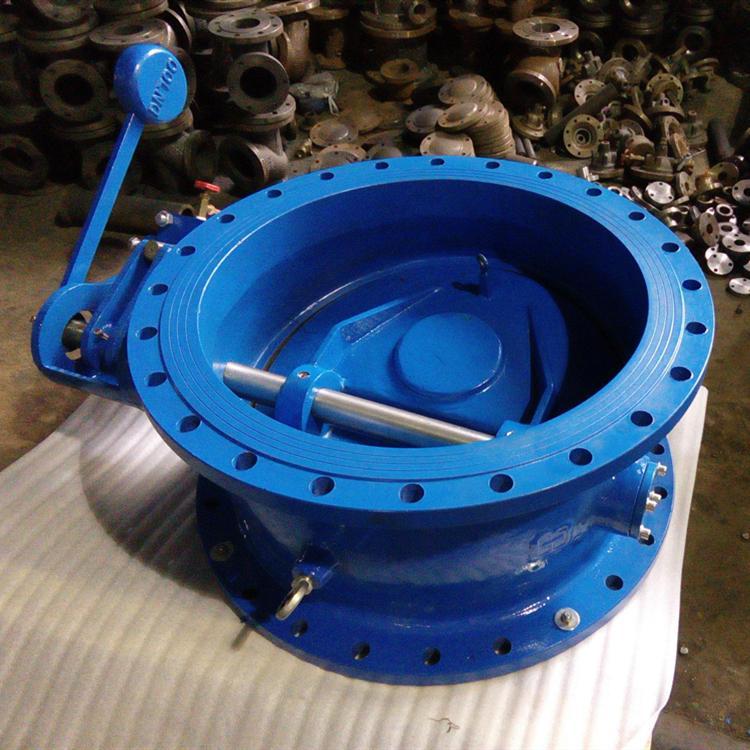

DHH44X蝶式微阻緩沖止回閥產品簡介：
蝶式緩沖止回閥DHH44X防水錘蝶式微阻緩沖止回閥/蝶式緩沖單向閥/蝶式微阻緩閉止回閥/蝶型雙門消聲止回閥/不銹鋼微阻緩閉止回閥/不銹鋼微阻緩閉式止回閥/微阻緩閉消聲止回閥/蝶式緩沖逆止閥/不銹鋼緩沖止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。
特點：
1、本閥適用于大口徑水或蒸汽等介質管網中，起到止回作用，能夠實現快關和慢關，有效防止水錘沖擊。2、三偏心密封結構保證零泄漏，開啟動作平穩，流阻小。3、快關段基本無阻力，慢關段緩沖平穩，無水錘，無沖擊噪聲。
4、密封副三偏心加閥板大二次偏心結構，開啟密封副即分離，關閉接觸即密封，有效減少封面磨損，延長使用壽命。工作原理：本閥主要由閥體、蝶板、調節閥、緩沖油缸等組成。緩沖油缸由兩個油腔組成。他們之間內部由單向閥連接，外部由調節閥連接。當閥門開啟時，介質水推動蝶板，這時緩沖油缸內的液壓油通過其內部的單向閥迅速從1腔流入2腔。而當閥門關閉時介質回流回1腔，由于平衡錘和高壓不沖擊力大，使閥瓣大部分關閉，同時將2腔的油壓縮。調節閥通常的開度只有1/3。2腔內被壓縮的高壓油只能通過此1/3的面積歡歡流入1腔，從而使閥瓣緩慢關閉，減弱了水錘峰值的壓力。限制了破壞性水錘的產生。由于上述調節閥的作用，通過調節其開度大小可以調節液壓油從2腔流回1腔的時間，也就是調節閥門的關閉速度。所以當調節閥開度越小，相應閥門的關閉速度越慢。泄水的時間長，水錘越小，反之亦然。用戶可以根據現場的需要適當調節。蝶式止回閥型號編制方式：止回閥附件型號：HH微阻緩閉止回閥、BH保溫止回閥、HQ滾球式止回閥止回閥類型：H代表止回閥止回閥連接：4法蘭、6焊接、7對夾止回閥形式：1升降式、2立式、4旋啟式、6雙瓣式、8蝶形止回閥密封：B巴士合金、F氟塑料、H不銹鋼、M蒙乃爾合金、X橡膠、Y、W直接加工止回閥壓力：16壓力=10公斤，PN1.6~6.4MPa，磅級150LB~2500LB，日級5K~63K止回閥材質：Q球墨鑄鐵、C碳鋼、Z鑄鐵、P-304、R-316、A鈦合金、I鉻鉬鋼主要技術參數：公稱通徑 DNmm 100-1200（尺寸可定制）公稱壓力 PNMPa 1.0 1.6 2.5試驗壓力PsLb密封試驗 1.1 1.74 2.75強度試驗 1.5 2.4 3.75適用介質 水、水蒸汽、含微量粉塵空氣等適用溫度 <80度具體按密封面不同而定緩閉時間 1-60秒內任意調節
