| 品牌 : | 深榮 | 型號 : | BJ41H |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 |
| 公稱通徑 : | DN200 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 執行器 | 形態 : | 角式 |
| 類型(通道位置) : | 直動式 | 結構形式 : | 固定球球閥 |
| 用途 : | 截止 | 作用對象 : | 水 |
| 加工定制 : | 是 | 密封形式 : | 軟密封型 |
| 主體材料 : | 鑄鐵 | 原理 : | 真空過濾 |
| 樣式 : | 針式 | 適用對象 : | 空氣 |
| 濾料類型 : | 活性炭 | 過濾器類型 : | 袋式 |
| 主體材質 : | 不銹鋼 | 特性 : | 高頻絕緣陶瓷 |
| 功能 : | 固定用陶瓷 | 微觀結構 : | 單晶 |
| 類型 : | 油罐阻火器 | 測量范圍 : | DN100 |
| 閥瓣開啟高度 : | 全啟式安全閥 | 種類 : | 浮球式 |
| 口徑 : | DN200 |

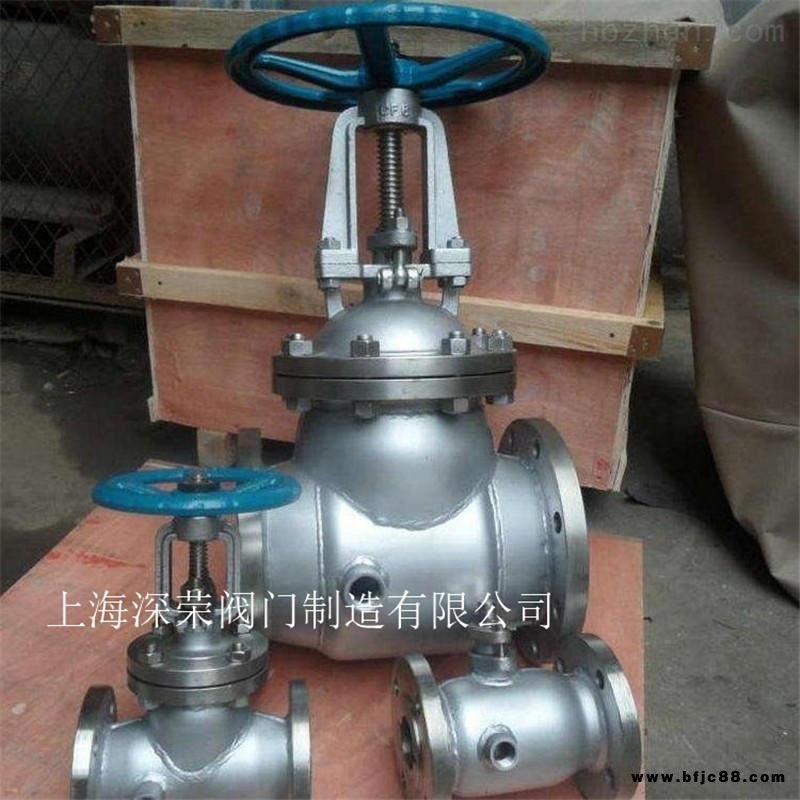

產品名稱 | BJ41H、BJ41W夾套保溫截止閥 |
產品型號 | BJ41H、BJ41W |
公稱通徑 | DN15-250 |
壓力范圍 | 1.6MPa-6.4MPa |
閥體材質 | 碳鋼、WCB、不銹鋼 |
產品概述：
BJ41H、BJ41W夾套保溫截止閥主要用于石油、化工、冶金等系統中，以輸送常溫下會凝固的高粘度介質。
執行標準：
設計與制造：BS1873BS5160GB12233
法蘭尺寸：ANSIB16.5JB/T79GB9113
壓力溫度：ANSIB16.34
結構長度：ANSIB16.10BS1873GB12221
對焊連接尺寸：ANSIB16.25
檢驗與實驗：BS6755GB/T13927
主要性能規范：
型號 | 公稱壓力 | 試驗壓力PS（MPa） | 適用溫度 | 適用介質 | 保溫套壓力 | |
殼體 | 密封 | |||||
BJ41W-16P.R.C | 1.6 | 2.4 | 1.8 | ≤350 | ≤1.0 | |
BJ41W-25P.R.C | 2.5 | 3.8 | 2.8 | ≤350 | ≤1.0 | |
BJ41W/H-16P/R/C保溫截止閥主要外形尺寸和連接尺寸：
型號 | 公稱通徑 | 尺寸（?） | |||||||
L | D | D1 | D2 | B-f | Z-φ | H | D0 | ||
BJ41W/H-16P/R/C | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 140 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 160 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 180 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 200 | |
50 | 230 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 240 | |
65 | 290 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 280 | |
80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 320 | |
100 | 350 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 360 | |
125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 400 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 400 | |
200 | 600 | 335 | 295 | 265 | 26-3 | 12-23 | 818 | 450 | |
250 | 730 | 405 | 355 | 320 | 30-3 | 12-25 | 969 | 550 | |
上海深榮閥門有限公司訂貨須知：
為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。
為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。
先請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或對照以上尺寸圖自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始依據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們愿竭誠為您服務
一、·提供產品名稱與型號口BJ41H夾套保溫截止閥徑是否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。
二、為了保證用戶的使用方便，我公司可提供BJ41H夾套保溫截止閥 法蘭，伸縮節及 BJ41H夾套保溫截止閥連接螺栓，并根據用戶需要提供BJ41H夾套保溫截止閥易損配件。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深嶸閥門公司專家為您設計制造！
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
歡迎國內外用戶來函或光臨我廠洽談訂貨事宜，我廠可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。
注意事項：現場安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！
