| 品牌 : | 上海深榮 | 型號 : | ZMQP |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN200 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 執行器 |
| 形態 : | 角式 | 類型(通道位置) : | 直動式 |
| 標準 : | 國標 | 密封形式 : | 軟密封型 |
| 結構形式 : | 固定球球閥 | 用途 : | 截止 |
| 主體材料 : | 鑄鐵 | 外形 : | 中型 |
| 作用對象 : | 水 | 口徑 : | DN200 |
| 種類 : | 浮球式 | 原理 : | 真空過濾 |
| 樣式 : | 針式 | 適用對象 : | 空氣 |
| 濾料類型 : | 活性炭 | 過濾器類型 : | 袋式 |
| 主體材質 : | 不銹鋼 | 類型 : | 油罐阻火器 |

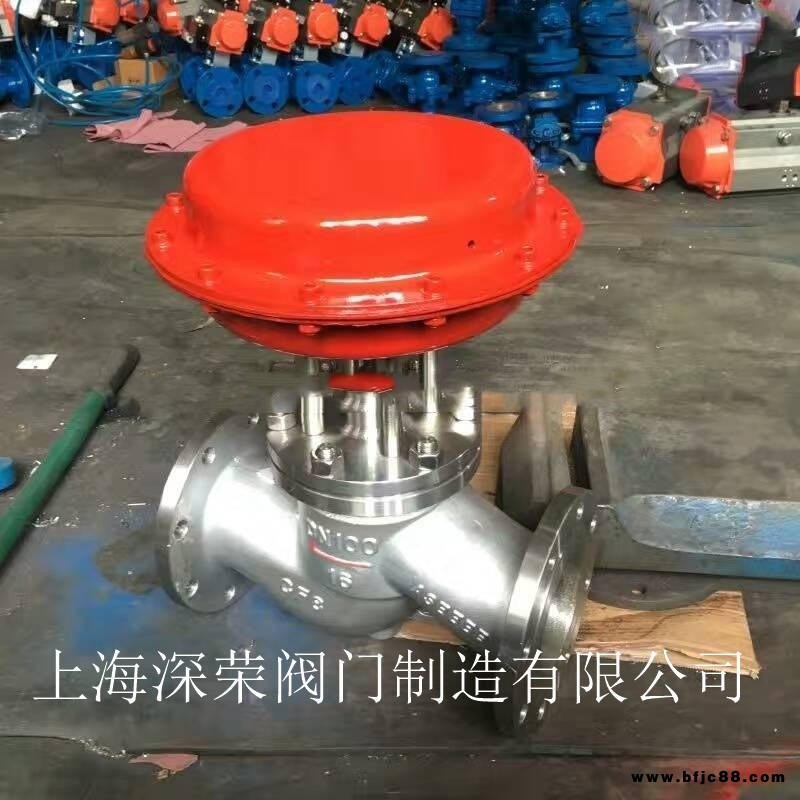

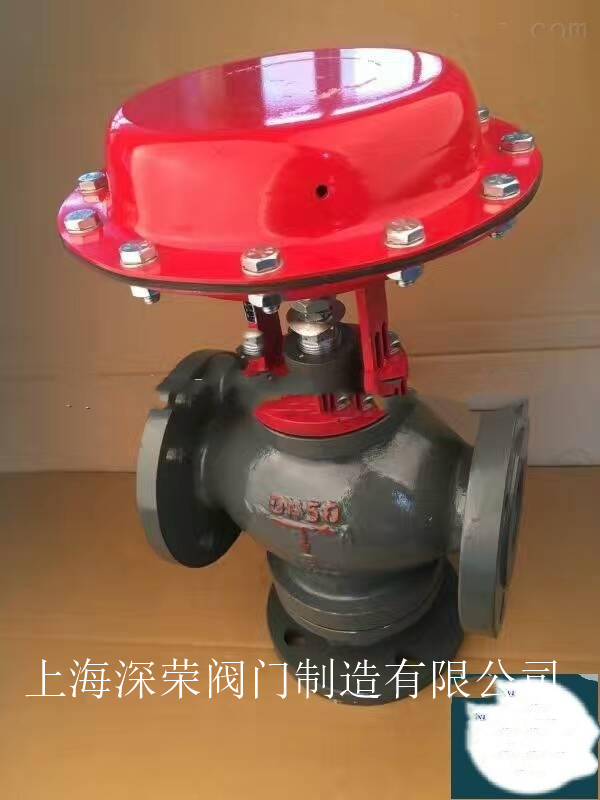

氣動薄膜式切斷閥 概述：
單座雙座型氣動單座調節閥ZJHPM由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。
本產品操作穩定,具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必須將以獨特的優點在廣泛應用中取得高質量的控制效果。
氣動薄膜式切斷閥技術參數和性能
閥體
型式 | 直通鑄造球型閥、三通鑄造球型閥 |
公稱通徑 | 15、20、25、32、40、50、65、80、100、125、150、200mm |
公稱壓力 | PN1.6、4.0、6.4MPa |
法蘭標準 | JB/T79.1-94、79.2-94等 |
材料 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
上閥蓋 | 標準型-17～+230℃、散熱型+230～+450℃、波紋管密封-40～+350℃ |
壓蓋型式 | 螺栓壓緊式 |
填料 | V型聚填料、含浸聚填料、紡織填料、石墨填料 |
閥內組件
閥芯型式 | 單座柱塞型閥芯（單座）、壓力平衡式閥芯（套筒）、V型缺口閥芯（三通） |
流量特性 | 快開 |
材 料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。 |
ZMQP、M、Q執行機構
型式 | ZHA/B多彈簧簿膜執行機構 |
膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
彈簧范圍Kpa | 20～100（標準）、20-60、60-100、40-200、80-240 |
供氣壓力 | 140～400KPa |
氣源接口 | RC1/4" |
環境溫度 | -30～+70℃ |
ZMQP、M、Q閥作用型式
氣關式(B) — 失氣時閥位開(FO)；氣開式(K) — 失氣時閥位關(FC)
附件
電磁閥、空氣過濾減壓器、保位閥、行程開關等
額定流量系數Kv、額定行程、泄露量、允許壓差
公稱通徑DN（mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
流量系數Kv | 單座、三通 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 600 |
套筒 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 600 | |||
額定行程L(mm) | — — 8 | 12 | 20 | 25 | 40 | ||||||||
泄露量l/h | 硬密封 | 單座：0.01%×閥額定容量； 套筒：0.5%×閥額定容量 | |||||||||||
軟密封 | VI級 | ||||||||||||
允許壓差(Mpa) | 單座、三通 | 6.4 | 5.09 | 2.91 | 1.85 | 2.18 | 1.33 | 1.52 | 0.99 | 0.62 | 0.6 | 0.69 | 0.39 |
套筒 | 6.4 | ||||||||||||
注：對于波紋管密封調節閥，大允許壓差為1.0MPa，表中數值若小于1.0 MPa則不變，若大于1.0MPa則取1.0 MPa。
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | PN16/40 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN64 | 210 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |
A | 196 | 232 | 308 | 394 | 498 | ||||||||
H1 | 243 | 243 | 243 | 255 | 280 | 285 | 348 | 385 | 420 | 560 | 558 | 625 | |
H2 | 291 | 296 | 300 | 325 | 355 | 368 | 440 | 485 | 530 | 658 | 700 | 795 | |
H3 | 375 | 375 | 375 | 390 | 420 | 435 | 495 | 530 | 590 | 886 | 1008 | 1120 | |
重量(kg) | 9 | 9 | 11 | 13 | 16 | 21 | 33 | 43 | 58 | 70 | 86 | 115 | |
上海深榮閥門有限公司訂貨須知：
為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。
為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。
請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或對照以上尺寸圖自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始數據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們愿竭誠為您服務
一、·提供產品名稱與型號口徑氣動薄膜式切斷閥是否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。
二、為了保證用戶的使用方便，我公司可提供
