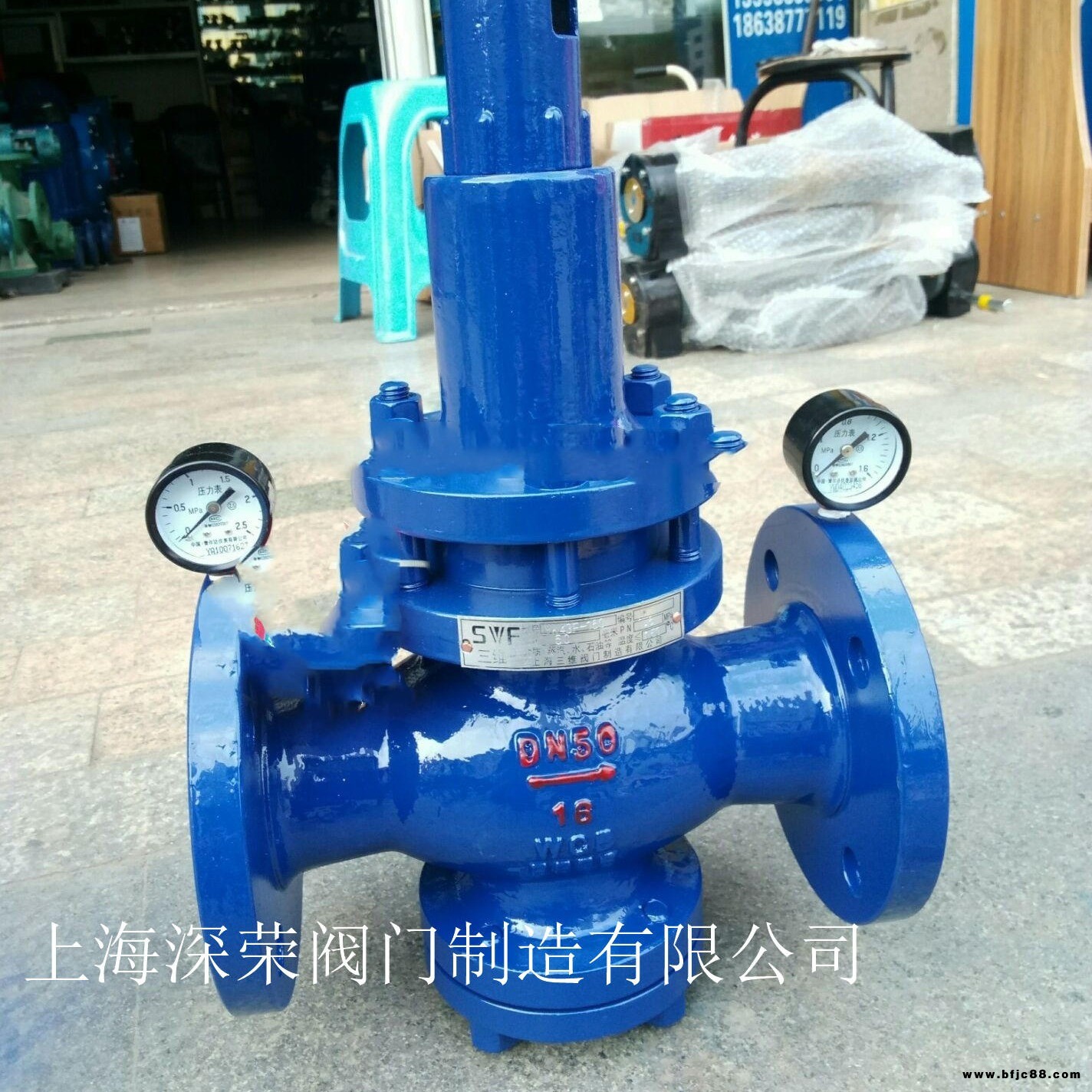

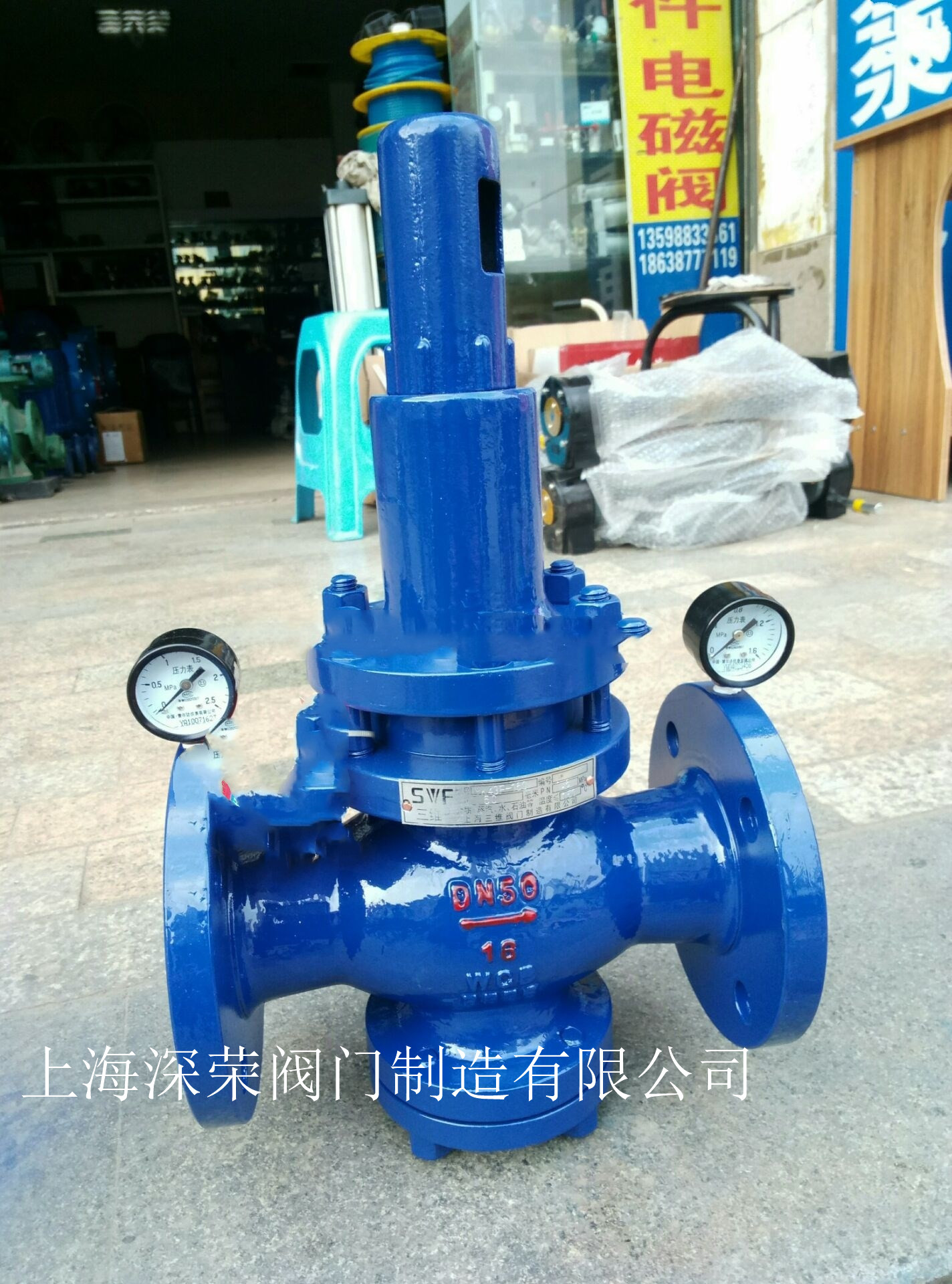

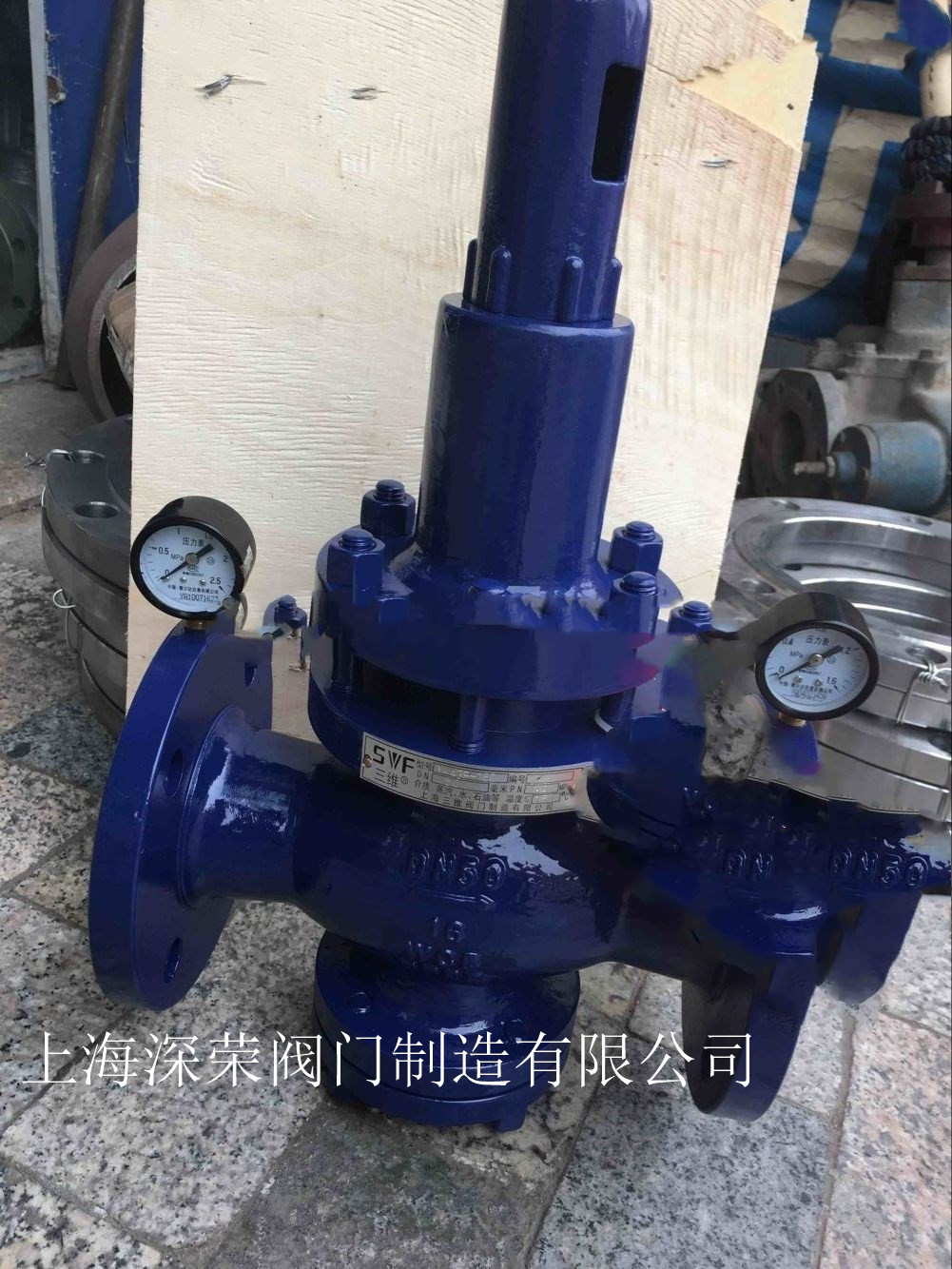

YK43F氣體調壓減壓閥概述：
由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。壓縮空氣減壓閥通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
YK43F氣體調壓減壓閥技術參數：
適用介質：空氣、煤氣、氮?dú)狻⒁夯瘹狻⒀鯕獾燃?jí)
工作溫度在-10°C.---80/150°C.之間
調壓范圍：
公稱壓力 （Mpa） | 試驗壓力（Mpa） | 壓力調節范圍（Mpa） | ||
強度 | 密封 | 進口壓力 | 出口壓力 | |
1.6 | 2.4 | 1.76 | 0.3-1.6 | 0.06-1 |
調壓范圍
公稱壓力 （Mpa） | 試驗壓力（Mpa） | 壓力調節范圍（Mpa） | ||
強度 | 密封 | 進口壓力 | 出口壓力 | |
2.5 | 3.75 | 2.75 | 2.5 |
0.1-1.6 |
2.3 | ||||
1.8 | ||||
40C調壓范圍
公稱壓力 （Mpa） | 試驗壓力（Mpa） | 壓力調節范圍（Mpa） | ||
強度 | 密封 | 進口壓力 | 出口壓力 | |
4.0 | 6 | 4.0 | 4 | 0.2-2.5 |
3.3 | ||||
2.8 | ||||
YK43F-64C調壓范圍
公稱壓力 （Mpa） | 試驗壓力（Mpa） | 壓力調節范圍（Mpa） | ||
強度 | 密封 | 進口壓力 | 出口壓力 | |
6.4 |
9.6 |
6.4 | 6.4 | 0.3-4.0 |
5.2 | ||||
2.9 | 0.3-2.5 | |||
介質適用表
介質 | 空氣 | 氮?dú)?/p> | 液化氣 | 蒸汽 | 水 | 油品 | |
壓縮空氣減壓閥 | ★ | ★ | ★ | ★ | × | △ | × |
注：★——很適合、△——效果一般、×——不可用，
安裝與使用
1、安裝空氣減壓閥之前必須對管路系統進地沖洗清理，以防焊渣、氧化皮等臟物流入閥內，影響閥門正常工作。
2、空氣減壓閥應安裝在便于操作和維修的地方，并且必須直立安裝在水平管路上（見安裝示意圖）應注意使管路中介質的流向與閥體上箭頭所示方向*，切勿裝反
3、空氣減壓閥在安裝使用時，應先把旁通管路上的截止閥打開，排除管路中的冷凝水和汽水混合物，以防減壓閥開啟時產生水擊現象損壞減壓閥，當無異常現象后，按順時針方向緩慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準），調整好后，將鎖緊螺母鎖緊，擰上防護罩。
4、減壓閥前應安裝過濾器，以防止介質中的雜質進入減壓閥，影響其性能。
5、安裝的減壓閥前后應有一段直管，閥前直管長度約為600毫米，閥后直管長度約為1000毫米。
1減壓閥應存放在干燥的室內,通路兩端必須用盲板堵塞,不準堆置存放.
2長期存放的減壓閥應定期檢查,清洗污垢,在各運動部位及加工面上應涂以防銹劑,防止生銹.
流量系數（Cv）
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
氣體減壓閥主要零件材料
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB/FCB* |
閥座 閥盤 | 2Cr13/304* |
缸套 | 2Cr13/25（鍍硬鉻）/304* |
活塞 | 2Cr13/銅合金/銅合金* |
活塞環 | 合金鑄鐵/對位聚苯* |
導閥座 導閥桿 | 2Cr13/304* |
膜片 | 1Cr18Ni9Ti |
主閥 導閥彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
密封墊（X/F型號） | 橡膠/聚四氟乙稀 |
導閥體 導閥蓋 | 25/304* |
*：減壓閥用于氧氣介質時的材料
外形尺寸（PN1.6-4.0）單位：mm
公稱通徑DN | 外 形 尺 寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 290 | 90 |
20 | 160 | 180 | 300 | 98 |
25 | 180 | 200 | 300 | 110 |
32 | 200 | 220 | 300 | 110 |
40 | 220 | 240 | 320 | 125 |
50 | 250 | 270 | 320 | 125 |
65 | 280 | 300 | 325 | 130 |
80 | 310 | 330 | 365 | 160 |
100 | 350 | 380 | 365 | 170 |
125 | 400 | 450 | 475 | 200 |
150 | 450 | 500 | 475 | 210 |
200 | 500 | 550 | 515 | 240 |
250 | 650 | 560 | 290 | |
300 | 800 | 705 | 335 | |
350 | 850 | 745 | 375 | |
400 | 900 | 780 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 835 | 465 | |
YK43F壓縮空氣減壓閥外形尺寸（PN6.4-16.0） 單位：mm
公稱通徑DN | 外 形 尺 寸 | |||
L | H | Hl | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 300 | 100 |
20 | 180 | 200 | 310 | 105 |
25 | 200 | 220 | 31 | 120 |
32 | 220 | 230 | 310 | 120 |
40 | 240 | 240 | 335 | 135 |
50 | 270 | 300 | 335 | 135 |
65 | 300 | 340 | 340 | 140 |
80 | 330 | 360 | 380 | 170 |
100 | 380 | 380 | 185 | |
125 | 450 | 490 | 215 | |
150 | 500 | 490 | 225 | |
200 | 550 | 535 | 260 | |
250 | 650 | 580 | 310 | |
300 | 800 | 725 | 355 | |
350 | 850 | 765 | 395 | |
400 | 900 | 800 | 435 | |
500 | 950 | 855 | 495 | |
上海深榮閥門有限公司訂貨須知
為了保證您使用的需要，在訂貨時請?jiān)敿?xì)說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。
為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。
請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或?qū)φ找陨铣叽鐖D自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始數據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們?cè)附哒\為您服務
一、·提供產品名稱與型號 YK43F氣體調壓減壓閥帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。
二、為了保證用戶的使用方便，我公司可 YK43F氣體調壓減壓閥法蘭，伸縮節 YK43F氣體調壓減壓閥連接螺栓，并根據用戶需要提供
