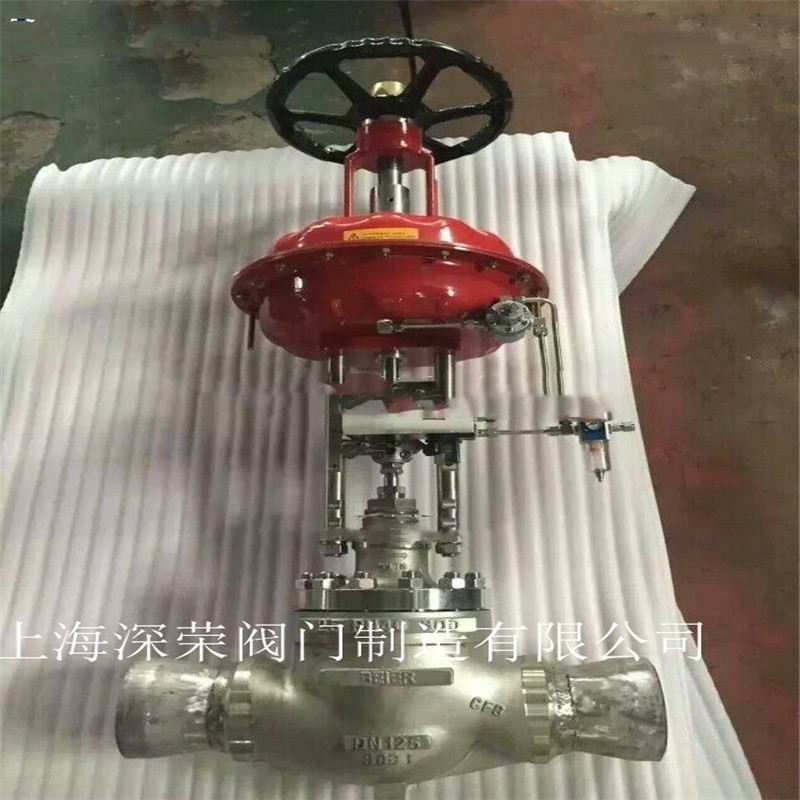

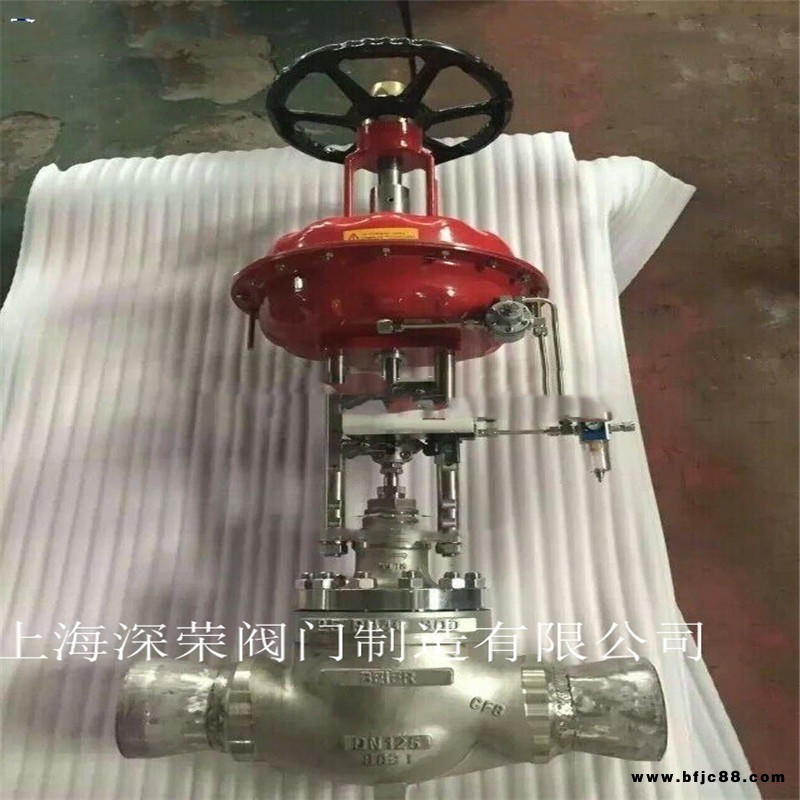

氣動焊接調節閥本產品操作穩定,具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。
產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃至+560℃范圍內多種檔次。
氣動焊接調節閥主要零件材料
零件名稱 | 材料 | 溫度范圍 |
閥體上閥蓋 | HT200 | -20～200℃ |
ZG230-450 | -40～450℃ | |
ZG1Cr18Ni9Ti | -250～550℃ | |
ZG0Cr18Ni12Mo2Ti | -250～550℃ | |
閥芯、閥座 | 1Cr18Ni9 | -250～550℃ |
0Cr18Ni12Mo2Ti | -250～550℃ | |
填 料 | 聚四氟乙烯 | -40～200℃ |
膜 片 | 丁晴橡膠夾增強滌淪織物 | |
壓縮彈簧 | 60Si2Mn | |
膜 蓋 | A3 |
機構主要技術參數
公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||
閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可與本公司 | |||
額定流量 | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||||
公稱壓力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||||||
行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
流量特性 | 直線、等百分比、快開型 | |||||||||||||||||||
介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | |||||||||||||||||||
法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | |||||||||||||||||||
閥體材質 | PN | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||||||
4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
閥體型式 | 直通單座鑄造球型閥 | |||||||||||||||||||
閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
上閥蓋形式 | 普通式(常溫型)、熱片式(中溫型)、低溫型 | |||||||||||||||||||
可調比R | 50:1 | |||||||||||||||||||
氣源接頭 | M16×1.5 | |||||||||||||||||||
注：可為用戶提供ANSI、JIS法蘭的產品,結構長度也可按用戶需要確定。
ZJHP(焊接型)氣動精小型調節閥執行機構主要技術參數
型號 | ZHA-22 | ZHA-23 | ZHB-34 | ZHA-45 | ZHA-56 |
有效面積cm2 | 350 | 350 | 560 | 900 | 1600 |
行程mm | 16 | 25 | 40 | 60 | 100 |
彈簧范圍KPa | 20～100(標準):40～200; | ||||
ZJHP(焊接型)氣動精小型調節閥性能指標
項目 | 指標值 | 項目 | 指標值 | ||||
基本誤差% | 不帶定位器 | ±5.0 | 始 | 氣關 | 不帶定位器 | 始點 | ±5.0 |
帶定位器 | ±1.0 | 終點 | ±2.5 | ||||
回差% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
終點 | ±1.0 | ||||||
帶定位器 | ≤1.0 | 氣開 | 不帶定位器 | 始點 | ±2.5 | ||
終點 | ±5.0 | ||||||
死區% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
終點 | ±1.0 | ||||||
帶定位器 | ≤0.4 | 允許泄漏量L/h | 1×10-4×閥額定容量 | ||||
額定行程偏差% | ±2.5 | ||||||
注：本產品執行GB/T4213-92標準。
ZJHP(焊接型)氣動精小型調節閥允許壓差 MPa
開關方式 | 執行機構型號 | 彈簧范圍KPa | 氣源壓力KPa | 需要附件 | 公稱通徑(閥座直徑)mm | |||||||||||||||
25 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||||||
(10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) | |||||||||||||
氣 關 | ZHA | 20～100 | 140 | P | 6.4 | 5.94 | 3.34 | 3.34 | 2.14 | |||||||||||
ZHA | 20～100 | 140 | P | 1.31 | 0.84 | 0.53 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.51 | 0.33 | 0.21 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.22 | 0.15 | 0.08 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.06 | 0.04 | |||||||||||||||
氣 開 | ZHB | 20～100 | 140 | P | 4.46 | 3.09 | 1.98 | 1.11 | 0.71 | |||||||||||
ZHB | 20～100 | 140 | P | 0.44 | 0.28 | 0.18 | ||||||||||||||
ZHB | 20～100 | 140 | P | 0.17 | 0.11 | 0.07 | ||||||||||||||
ZHB | 20～100 | 140 | P | 0.07 | 0.05 | 0.028 | ||||||||||||||
ZHA | 20～100 | 140 | P | 0.03 | 0.02 | |||||||||||||||
注：1)P-閥門定位器;R-壓力繼動器;
2)允許壓差為閥關閉P2=0狀態下,P的大值;
3)如果允許壓差不清楚或大工作壓差超出列表范圍請與我們。
可配附件：
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
ZJHP(焊接型)氣動精小型調節閥 單位：mm
DN | L | H | H1 | 質量 | φA | |||||||
PN16 | PN40 | PN64 | 普通 | 高溫 | PN6 | PN16 | PN40 | PN64 | PN6 | PN40 | ||
20 | 181 | 194 | 206 | 398 | 548 | 45 | 52 | 65 | 19 | 23 | 285 | |
25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | ||
40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | ||
50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | ||
65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | |
80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | ||
100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |
150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
200 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | ||
250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | |
300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | ||
上海深榮閥門有限公司訂貨須知：
為了保證您使用的需要，在訂貨時請?jiān)敿?xì)說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。
為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。
先請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或?qū)φ找陨铣叽鐖D自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始依據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們?cè)附哒\(chéng)為您服務
一、·提供產品名稱與型號口徑ZJHP氣動焊接調節閥是否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。
二、為了保證用戶的使用方便，我公司可提供ZJHP氣動焊接調節閥法蘭，伸縮節及ZJHP氣動焊接調節閥連接螺栓，并根據用戶需要提供ZJHP氣動焊接調節閥易損配件。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深嶸閥門公司專家為您設計制造！
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
歡迎國內外用戶來函或光臨我廠洽談?dòng)嗀浭乱耍覐S可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。
注意事項：現場安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！
