| 連接形式 : | 法蘭 | 零部件及配件 : | 配件 |
| 型號 : | HCB | 品牌 : | 捷閥 |
| 工作溫度 : | 常溫 | 適用介質 : | 蒸汽,水,空氣,油品 |
| 壓力環境 : | 常壓 | 公稱通徑 : | DN（mm） |
| 密封形式 : | 硬密封型 | 加工定制 : | 是 |
| 類型(通道位置) : | 二通式 | 流動方向 : | 單向 |
| 材質 : | 鑄鋼 | 形態 : | 隔膜式 |
| 驅動方式 : | 氣動 | 標準 : | 國標 |

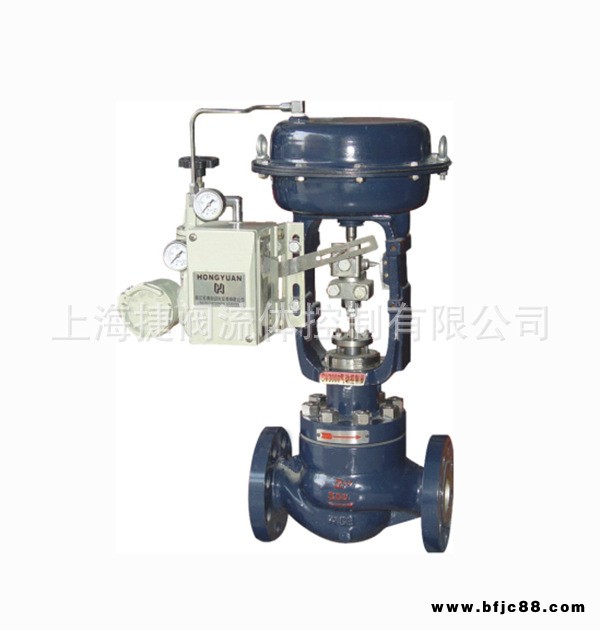

HCB氣動籠套筒調節閥是壓力平衡調節閥，閥內流體通道呈S流體線型，還沒有一個改善套筒周圍流體平穩流動的導向翼，優點是壓降損失小，流量大，可調范圍廣。流量特性曲線精度高，動態穩定性好。噪音低，空化腐蝕小，調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用LHA多彈簧薄膜執行機構或電動執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。
閥體
型式??直通雙座鑄造球型閥
公稱通徑：20、25、40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K、PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112-9124-2000等
焊接連接：嵌焊接SW
材料： ?鑄鋼（ZG230-450）、鑄不銹鋼（ZG1CR18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等上閥蓋：常溫型（P）：-17-230
伸長I型（E1）：-45-17+230+566
伸長II型（E2I）：-100-45
伸長II型（E2W）：-196-100
注：工作溫度不超過各種材料的允許范圍。
?
?
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料 、含浸聚四氟乙烯 填料、 編制填料、石墨填料
閥內組件
閥芯型式：單座套筒式柱塞型閥芯
流量特性：等百分比特性（）和線型特性（L）、參考流量特性曲線圖
套筒形式：分離式套筒
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼棧焊司鈦萊合金、鈦和耐腐蝕合金等執行機構。
型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、橡膠夾尼龍布
彈簧范圍：20-100、80-240KPa（LHA，LVA5型）、，190-350、190-400KPa（LVA6型）400-500KPa（LVA6型）、300-500KPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30-70
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式和氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥門傳送器、電磁閥、手輪機構等
性能
泄漏量：金屬閥座：小于閥額定容量的0.01，符合ANSI B16.104-1976IV級
??????軟閥座：小于閥額定容量的10-7，符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1，
??? ??不帶定位器：小于全行程的3（LHA1型小于全行程的5）
基本誤差：帶定位器：小于全行程的±1,
????????不帶定位器：小于全行程的±5
注：采用標準的V型聚四氟乙烯填料
可調范圍：50:1（0.25Cv14）或30:1（CV0.16）
?
Cv值和行程
高容量閥芯
?
公稱通徑 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |
閥座直徑 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |
額定Cv值 | 等百分比特性 | 46 | 60 | 100 | 140 | 220 | 420 | 820 |
線性特性 | 40 | 75 | 110 | 150 | 240 | 435 | 850 | |
額定行程 | 25 | 38 | 50 | 75 | ||||
?
?
?
高精度流量特性閥芯
公稱通徑 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||||||||||
閥座直徑 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 100 | 125 | 150 | 125 | 150 | 200 | |
額定Cv值 | 11 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 175 | 175 | 275 | 360 | 275 | 360 | 650 | |
額定行程 | 25 | 38 | 50 | 75 | ||||||||||||||||||
?
?
允許壓差
軟閥座的工作溫度和壓差的范圍軟閥座的工作溫度和壓差的范圍、
金屬閥座
A.氣？關式閥100KPa
?
| 執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | ||||||
| 公稱通徑 | ||||||||||
| 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
| LHA1D | 1.4 | 0.2-1.0 | 有或無 | 5.1 | 4.0 | |||||
| 1.6 | 0.2-1.0 | 有或無 | 25 | 19 | ||||||
| 4.0 | 0.8-2.4 | 有 | 40 | 40 | ||||||
| 76 | 59 | |||||||||
| LHA2D | 1.4 | 0.2-1.0 | 有或無 | 9.9 | 7.7 | 6.6 | 5.4 | 4.2 | ||
| 1.6 | 0.2-1.0 | 有 | 40 | 38 | 32.9 | 27.4 | 20.8 | |||
| 49.2 | ||||||||||
| 4.0 | 0.8-2.4 | 有 | 40 | 40 | 40 | 40 | 40 | |||
| 100 | 100 | 98.7 | 82.3 | 62.8 | ||||||
| LHA3D | 1.4 | 0.2-1.0 | 有或無 | 17.5 | 13.7 | 11.7 | 9.7 | 7.4 | 5.2 | |
| 1.6 | 0.2-1.0 | 有 | 40 | 40 | 40 | 40 | 37 | 26.1 | ||
| 87 | 67 | 58 | 48.7 | |||||||
| 4.0 | 0.8-2.4 | 有 | 40 | 40 | 40 | 40 | 40 | 40 | ||
| 100 | 100 | 100 | 100 | 100 | 78.6 | |||||
| LHA4D | 1.4 | 0.2-1.0 | 有或無 | 20.2 | 16.7 | 12.8 | 7.4 | |||
| 1.6 | 0.2-1.0 | 有 | 40 | 40 | 40 | 37 | ||||
| 100 | 83.9 | 63.6 | ||||||||
| 4.0 | 0.8-2.4 | 有 | 40 | 40 | 40 | 40 | ||||
| 100 | 100 | 100 | 100 | |||||||
?
?
?
金屬閥座
B.氣？開式閥?100KPa
?
?
| 執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | ||||||
| 公稱通徑 | ||||||||||
| 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
| LHA1D | 1.4 | 0.2-1.0 | 有或無 | 5.1 | 4.0 | |||||
| 1.6 | 0.2-1.0 | 有或無 | 25 | 19 | ||||||
| 4.0 | 0.8-2.4 | 有 | 40 | 40 | ||||||
| 76 | 59 | |||||||||
| LHA2D | 1.4 | 0.2-1.0 | 有或無 | 9.9 | 7.7 | 6.6 | 5.4 | 4.2 | ||
| 1.6 | 0.2-1.0 | 有 | 40 | 38 | 32.9 | 27.4 | 20.8 | |||
| 49.2 | ||||||||||
| 4.0 | 0.8-2.4 | 有 | 40 | 40 | 40 | 40 | 40 | |||
| 100 | 100 | 98.7 | 82.3 | 62.8 | ||||||
| LHA3D | 1.4 | 0.2-1.0 | 有或無 | 17.5 | 13.7 | 11.7 | 9.7 | 7.4 | 5.2 | |
| 1.6 | 0.2-1.0 | 有 | 40 | 40 | 40 | 40 | 37 | 26.1 | ||
| 87 | 67 | 58 | 48.7 | |||||||
| 4.0 | 0.8-2.4 | 有 | 40 | 40 | 40 | 40 | 40 | 40 | ||
| 100 | 100 | 100 | 100 | 100 | 78.6 | |||||
| LHA4D | 1.4 | 0.2-1.0 | 有或無 | 20.2 | 16.7 | 12.8 | 7.4 | |||
| 1.6 | 0.2-1.0 | 有 | 40 | 40 | 40 | 37 | ||||
| 100 | 83.9 | 63.6 | ||||||||
| 4.0 | 0.8-2.4 | 有 | 40 | 40 | 40 | 40 | ||||
| 100 | 100 | 100 | 100 | |||||||
?
訂貨須知：訂貨時請?zhí)顚懸?guī)格書或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
