| 牌號 : | 111-45 | 加工級別 : | 注塑級 |
| 特性級別 : | 標準級 | 用途級別 : | 汽車部件,電子電器部件 |

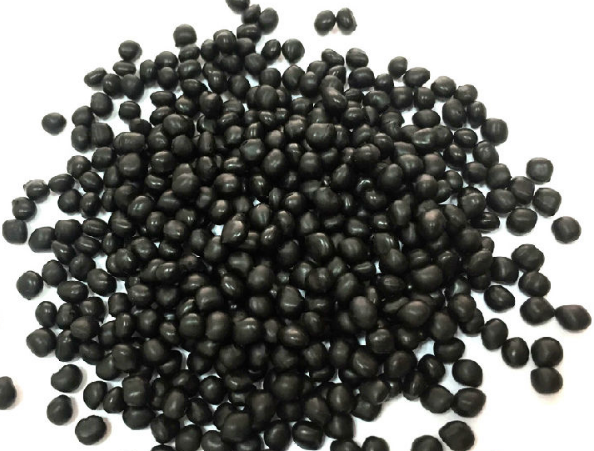

| 品牌 : | 埃克森美孚 | 供貨形式 : | 顆粒料 |
| 材質 : | TPV |
| 規格級別 | 尺寸穩定性良好,耐臭氧性能,良好的成型性能,柔軟,可回收材料,耐疲勞性能,低的壓縮變形性,耐化學性良好,良好的流動性 注射成型,多次注射成型 | 外觀顏色 | 黑色 |
| 該料用途 | 消費品應用領域,手機,密封件,汽車領域的應用,工業應用,墊圈,印刷機零件 | ||
技術參數
性能項目 試驗條件[狀態] 測試方法 測試數據 數據單位 物理性能 比重 ASTMD792 0.958 g/cm3 物理性能 密度 ISO1183 0.960 g/cm3 ELASTOMERS 彈性體 TestMethod NominalValue Unit ELASTOMERS 拉伸應力-橫向流量( 應變,23°C) ASTMD412 1.40 MPa ELASTOMERS 拉伸應力-橫向流量( 應變,23°C) ISO37 1.40 MPa ELASTOMERS 抗張強度-橫向流量(斷裂,23°C) ASTMD412 3.50 MPa ELASTOMERS TensileStress-AcrossFlow(Break,23°C) ISO37 3.50 MPa ELASTOMERS 伸長率-橫向流量(斷裂,23°C) ASTMD412 340 % ELASTOMERS 伸長率-橫向流量(斷裂,23°C) ISO37 340 % ELASTOMERS 撕裂強度-橫向流量2(23°C) ASTMD624 11.0 kN/m ELASTOMERS TearStrength-AcrossFlow3(23°C) ISO34-1 11 kN/m ELASTOMERS CompressionSet4 23°C,22hr ASTMD395B 11 % ELASTOMERS CompressionSet4 125°C,70hr ASTMD395B 35 % ELASTOMERS 壓縮變形4 23°C,22hr ISO815 11 % ELASTOMERS 壓縮變形4 125°C,70hr ISO815 35 % 硬度 肖氏硬度(邵氏A,15秒,23°C) ISO868 49 熱性能 脆化溫度 ASTMD746 -62.0 °C 熱性能 脆化溫度 ISO812 -62.0 °C 老化 空氣中拉伸強度的變化率(150°C,168hr) ASTMD573 -23 % 老化 空氣中拉伸強度的變化率(150°C,168hr) ISO188 -23 % 老化 空氣中極限伸長率的變化率(150°C,168hr) ASTMD573 26 % 老化 ChangeinTensileStrainatBreakinAir(150°C,168hr) ISO188 26 % 老化 ChangeinDurometerHardnessinAir(ShoreA,150°C,168hr) ASTMD573 1.0 老化 ChangeinShoreHardnessinAir(ShoreA,150°C,168hr) ISO188 1.0 老化 ChangeinTensileStrength(125°C,70hr,inIRM903Oil) ASTMD471 -39 % 老化 ChangeinTensileStress(125°C,70hr,inIRM903Oil) ISO1817 -39 % 老化 ChangeinUltimateElongation(125°C,70hr,inIRM903Oil) ASTMD471 -54 % 老化 ChangeinTensileStrainatBreak(125°C,70hr,inIRM903Oil) ISO1817 -54 % 老化 體積變化(125°C,70hr,在IRM903油中) ASTMD471 120 % 老化 體積變化(125°C,70hr,在IRM903油中) ISO1817 120 % 電氣性能 DielectricStrength(23°C,2.00mm) ASTMD149 27 kV/mm 電氣性能 DielectricConstant(23°C,1.98mm) ASTMD150 2.40 電氣性能 DielectricConstant(23°C,1.98mm) IEC60250 2.40 可燃性 FlameRating(1.0mm) UL94 HB
