| 品牌 : | BERRE貝爾 | 型號 : | Q941F-16C DN200 |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | 200 |
| 適用介質 : | 弱酸堿介質 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 執行器 | 用途 : | 流量控制 |
| 類型(通道位置) : | 直通式 | 3C閥門類別 : | 工業 |
---------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------

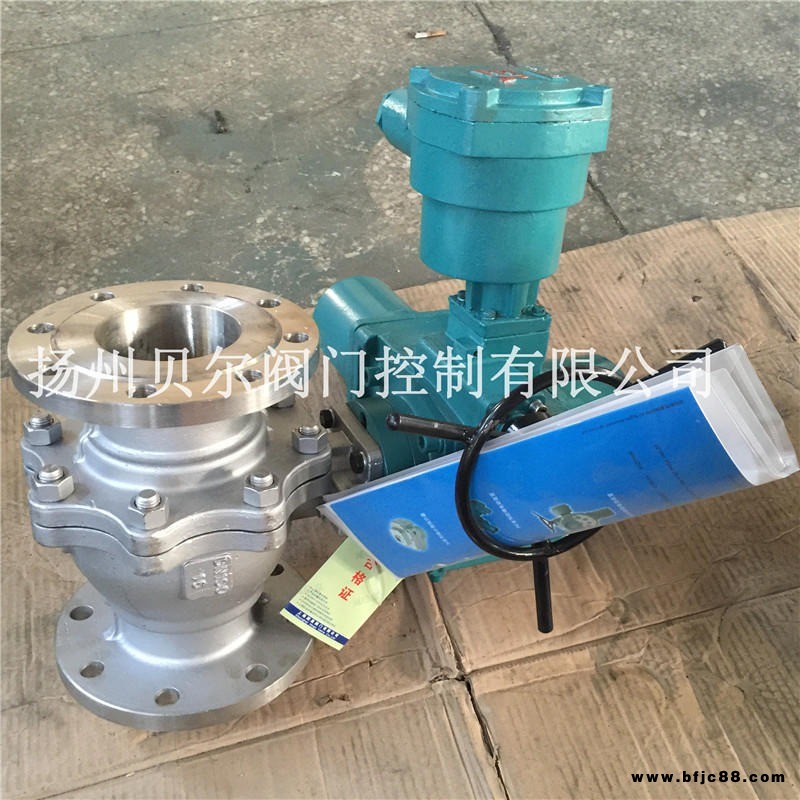

一、Q941F一體化電動法蘭防爆球閥產品介紹：
? ? ? ?Q941F一體化電動法蘭防爆球閥主要用于截斷或接通介質，也可用于流體的調節與控制。與其它閥類相比，Q941F一體化電動法蘭防爆球閥具有如下的一些優點：?1、流體阻力小，球閥是所有閥類中流體阻力 小的一種，即使是縮徑球閥，其流體阻力也相當小。?2、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。?3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。4、防護等級高，適用于環境為IIA、IIB級T1T4組的性氣體混合物場合。
?
二、Q941F一體化電動法蘭防爆球閥產品結構圖：
?
三、Q941F一體化電動法蘭防爆球閥執行機構特點：
1、該裝置防塵、防雨、防輕腐蝕，其防護等級為IP65。
2、轉矩控制機構動作可靠、調節方便、轉矩重復精度高。
3、采用閥門電動裝置三相異步電機，起動轉矩大、轉動慣量小、使用壽命長等特點，F(xiàn)級絕緣。
4、工作制為短時10分鐘（特殊訂貨30分鐘）。
5、配有機械式（常規型）或液晶（常規型無）閥位指示器，可直觀知道閥門的開度大小。
6、手電動切換：全自動切換，需手動時直接轉動手輪即可操作電動裝置；需電動時直接電動操作，沒有切換手柄的操作。（注意：電動運行時請勿轉動手輪?。?br />7、有行程限位、過力矩限位和機械限位開關第三重保護，保障了驅動裝置和閥門的使用安全。
?
四、Q941F一體化電動法蘭防爆球閥電氣原理圖：
?
?
?
?
