| 品牌 : | 飛納得 | 型號 : | Wd-P76 |
| 額定電流 : | AC 1A、5A | 額定電壓 : | AC/DC 85-265V |
智能三相電流表說明書
一、概述
WD-P76智能三相電流表，適用于電力電網、電站、電氣開關柜和自動化系統中，對三相電流的電參數測量和顯示，采用LED方式顯示。本產品長期運行穩定性好，具有測量精度高，讀數清晰、方便、無視角誤差、可任意角度安裝、抗震、抗干擾能力強等優點；儀表CT變比可通過儀表面板上按鍵設置；使用非常靈活方便；數字校零、數字校調，精度高，性價比極高，是原指針式儀表的理想替代品。
產品符合DLT721-2000、IEC6100-4相關EMC Level3級標準。
二、技術指標
名稱 | 對應參數 |
精度等級 | 電流0.2 (IN為0.5級) |
量程范圍 | 09999A |
整機功耗 | ＜0.4VA（每相） |
工頻耐壓 | AC2KV/min-1mA |
絕緣電阻 | ＞50MΩ |
工作環境 | -1060，595無凝露 |
信號輸入 | 電流5A； 頻率45/65HZ |
輔助電源 | AC/DC85265V |
分辨率 | 1mA |
三、功能特點
1.可實時測量電力線路中各種電流參數，按需要既可測量顯示單個參數，也可同時測量多個參數。
2.品種、規格齊全，有多種外形尺寸，多個系列化的產品，所有儀表均按照標準尺寸設計，兼容性強，維修更方便。
3.卡式安裝方式取代傳統螺釘安裝方式，安裝簡單、方便、牢固、SMT生產工藝，軟件生產校準。

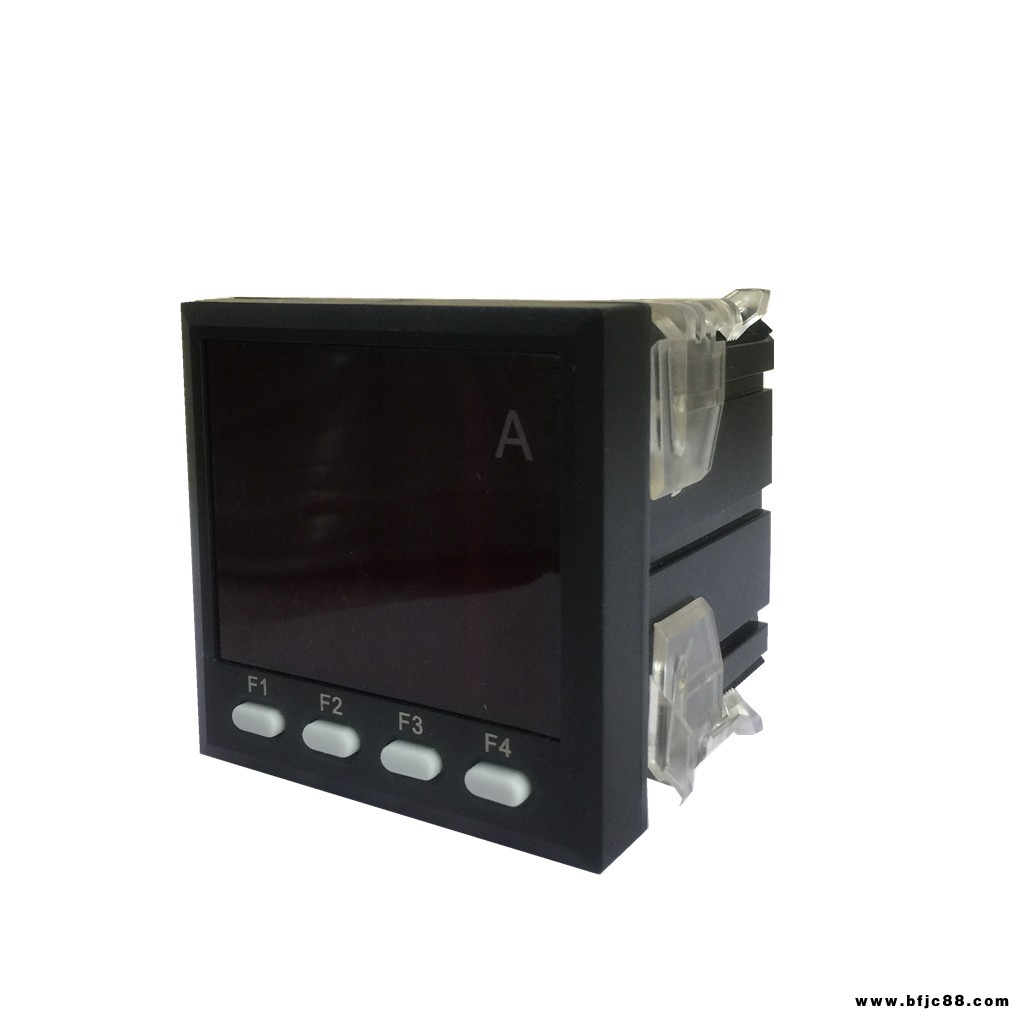

三、面板說明
按鍵名稱 | 功能說明 |
F1鍵 | 無功能 |
F2數據鍵、返回鍵 | 編輯數據時，每按鍵一次，數值增加1；編輯結束按此鍵退出 |
F3移位鍵 | 編輯數據位時，每按鍵一次，光標位向左移動一位 |
F4多功能鍵 | 空閑狀態按此鍵23秒即可進入設置菜單；數據編輯狀態， 按此鍵可選中或取消光標。 |
