| 品牌 : | 上海高亞閥門 | 型號 : | J641H |
| 連接形式 : | 法蘭,焊接,螺紋,對夾,卡套,快裝 | 材質 : | 鑄鋼,不銹鋼,合金鋼等 |
| 公稱通徑 : | DN50-300mm | 適用介質 : | 水,蒸汽,油品等 |
| 壓力環境 : | 1.6-4.0Mpa | 工作溫度 : | 常溫 |
| 標準 : | 國標,美標,日標,德標 | 外形 : | 大型 |
| 流動方向 : | 雙向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 配件 | 形態 : | 直通式 角式,直流式 |
| 類型(通道位置) : | 直通式 | 3C閥門類別 : | 工業 |
尊敬客戶您好，上海高亞閥門科技有限公司竭誠為您服務!

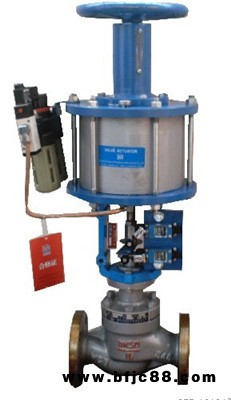

J641H氣動法蘭截止閥廠家，J641H氣動法蘭截止閥型號
J641H氣動法蘭截止閥參數，J641H氣動法蘭截止閥價格,規格按客戶要求可定制
?
一、J641H氣動法蘭截止閥結構特點?? 1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
?? 2、閥瓣、閥座密封面采用鐵基合金棧焊或司太立（Stellite）鈷基硬質合金棧焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
?? 3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
?? 4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
?? 5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。?
?? 6、倒密封采用螺紋連接密封座或本體棧焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。 ? 二、J641H氣動法蘭截止閥主要用途
J641H氣動截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。?
? J641H氣動法蘭截止閥主要零件材料及主要用途
?
| 閥體 | 閥蓋 | 閥瓣 | 密封圈 | 閥桿 | 填料 | 適用介質 | 適用溫度 () |
| WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
| ZGlCrl8Ni9Ti | 0Crl8Ni9Ti Stellite12 | Stellite6 | lCrl8Ni9Ti | PTFE | 類 | 200 | |
| ZGlCrl8Ni2Mo2Ti | CF8M Stellite12 | lCrl8Ni2Mo2Ti | lCrl8Ni2Mo2Ti | PTFE | 類、 堿類、混酸 | 200 | |
| ZG00Crl7Nil4M02 | CF3M Stellite12 | Stel1ite6 | 316L | PTFE | 類、 尿素、甲銨液 | 200 | |
| ZGlCr5MO | ZGlCr5MO Stellite12 | Stel1ite6 | 25Cr2Mo1VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |
?
J641H氣動法蘭截止閥主要外形尺寸、連接尺寸及質量?
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 標準值 | 參考值 | |||||||||
| L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | L1 | H | ||
| 1．6 | 50 | 230 | 160 | 125 | 100 | ? | 16 | 3 | ? | 4-φ18 | 185 | 645 |
| 65 | 290 | 180 | 145 | 120 | ? | 18 | 3 | ? | 4-φ18 | 232 | 690 | |
| 80 | 310 | 195 | 160 | 135 | ? | 20 | 3 | ? | 8-φ18 | 232 | 715 | |
| 100 | 350 | 215 | 180 | 155 | ? | 20 | 3 | ? | 8-φ18 | 232 | 770 | |
| 125 | 400 | 254 | 210 | 185 | ? | 22 | 3 | ? | 8-φ18 | 283 | 780 | |
| 150 | 480 | 280 | 240 | 210 | ? | 24 | 3 | ? | 8-φ23 | 283 | 810 | |
| 200 | 600 | 335 | 295 | 265 | ? | 26 | 3 | ? | 12-φ23 | 283 | 967 | |
| 250 | 622 | 405 | 355 | 320 | ? | 30 | 3 | ? | 12-φ25 | 283 | 1143 | |
| 300 | 698 | 460 | 410 | 375 | ? | 30 | 4 | ? | 12-φ25 | 283 | 1292 | |
| 2.5 | 50 | 230 | 160 | 125 | 100 | ? | 20 | 3 | ? | 4-φ18 | 185 | 645 |
| 65 | 290 | 180 | 145 | 120 | ? | 22 | 3 | ? | 8-φ18 | 232 | 690 | |
| 80 | 310 | 195 | 160 | 135 | ? | 22 | 3 | ? | 8-φ18 | 232 | 715 | |
| 100 | 350 | 230 | 190 | 160 | ? | 24 | 3 | ? | 8-φ23 | 232 | 770 | |
| 125 | 400 | 270 | 220 | 188 | ? | 28 | 3 | ? | 8-φ25 | 283 | 780 | |
| 150 | 480 | 300 | 250 | 218 | ? | 30 | 3 | ? | 8-φ25 | 283 | 810 | |
| 200 | 600 | 360 | 310 | 278 | ? | 34 | 3 | ? | 12-φ25 | 283 | 967 | |
| 250 | 622 | 425 | 370 | 332 | ? | 36 | 3 | ? | 12-φ30 | 283 | 1143 | |
| 300 | 698 | 485 | 430 | 390 | ? | 40 | 4 | ? | 16-φ30 | 283 | 1292 | |
| 4．0 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 185 | 645 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 232 | 690 | |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 232 | 715 | |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4．5 | 8-φ23 | 232 | 770 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4．5 | 8-φ25 | 283 | 782 | |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4．5 | 8-φ25 | 283 | 875 | |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4．5 | 12-φ30 | 283 | 1160 | |
?
上海高亞閥門科技有限公司是一家專業從事各種閥門類的開發，生產，銷售及售后服務于一體的閥門公司。產品始終保持國內外 水平，在國家重點工程中產品品質受到良好的評價。?
? ? ? 高亞閥門主要產品有閘閥、球閥、蝶閥、止回閥、減壓閥、調節閥、平衡閥、汽水分離器、彈性座閘閥、水力控制閥、電子水處理儀、內磁除垢儀、水錘消除器、防污隔斷閥、美標閥、日標閥、英標閥、德標閥及各類特殊用閥門約2700多個品種規格。公稱通徑：3mm3000mm，公稱壓力:0.6Mpa250Mpa,使用溫度-196760，傳動方式有手動、齒輪和蝸輪傳動，以及氣動、電動可供選擇。根據產品的使用工況，閥門材料及密封結構可有多種優化配置以滿足客戶對產品規格的不同需求，使閥門在多種壓力、溫度及介質條件下確保其密封性、抗磨性、耐蝕性及安全性。產品采用標準除國家標準、行業標準外，還采用美國API、ASME、日本JIS、英國BS、德國DIN等國際先進標準。所制造的閥門廣泛應用于石化、冶金、電力、制藥、食品、造紙，給排水、消防、環保、水處理、科研等領域。
?????高亞閥門自創建以來，一貫堅持"依靠科技，不斷創新，嚴格管理，精密加工"的質量方針。堅信"忠誠、友善、勤奮、進取"的企業文化理念；以"顧客滿意、誠信經營"對服務的承諾。歡迎國內外客戶前來洽談惠顧，建立業務及經濟技術合作。公司真誠希望與您竭誠合作，讓我們共同演繹…閥業。
?
?
