| 品牌 : | 美國卡洛特 | 型號 : | CARDLOTT |
| 材質 : | 不銹鋼 | 連接形式 : | 看說明 |
| 加工定制 : | 是 | 公稱通徑 : | DN1-1000 |
| 適用介質 : | 水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質, ,氮氣,氧氣, ,液化氣,空氣,其他 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 流動方向 : | 單向 |
| 驅動方式 : | 見說明 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 定制 |
關于CARDLOTT卡洛特
美國 CARDLOTT卡洛特泵閥是一家國際性的專業閥門公司，隸屬于美國卡洛特泵閥集團（THE CARD LOTT PUMP VALVE GROUP CO.,LTD）?？偛课挥诿绹屏_拉多州，卡洛特泵閥集團高度重視中國市場的開發，提供全方面的技術支持，完善的服務”的發展理念，美國CARDLOTT致力于生產、設計研發高品質通用閥門和水泵及各種周邊流體控制產品。

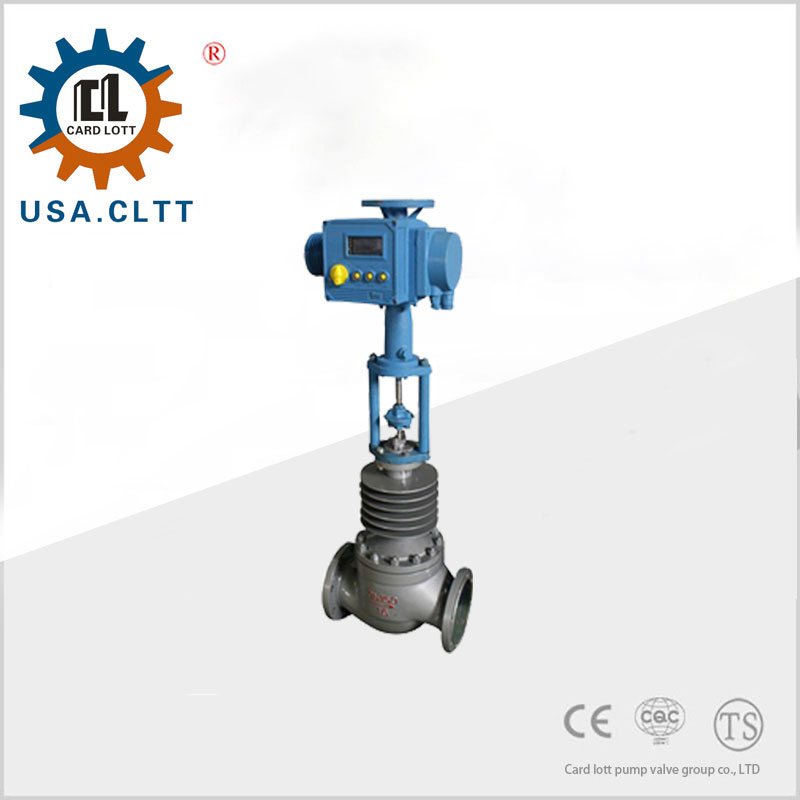

進口電動高溫調節閥產品概述：
進口電動高溫調節閥是由2SB6系列(CARDLOTT5系列)電子式電動執行機構和高溫調節閥體組成，由2SB6系列(或者(CARDLOTT5系列)電動執行器和精小型調節閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電子式電動高溫調節閥調節機構采用平衡式閥塞結構，電子式電動高溫調節閥具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差不大、溫度較大等特征。電子式電動高溫調節閥廣泛使用于流量大，溫度高，泄漏量要求不嚴格的場合。
進口電動高溫調節閥主要技術基本參數：（僅供參考）
公稱通徑(DN) | G3/8"、1/2"、G3/4"、G1" | ||||||||||||
閥座直徑(dn) | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 |
額定流量系數KV | 0.025 | 0.05 | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1 | 1.4 | 1.55 | 1.85 | 2.23 |
允許壓差(MPa) | ≤公稱壓力 | ||||||||||||
公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 | ||||||||||||
流量特性 | 等百分比 | ||||||||||||
額定行程(mm) | 8 | 10 | 12 | ||||||||||
閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+550℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | ||||||||||||
壓蓋形式 | 螺栓壓緊式 | ||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||
配置執行器類別 | 2SB6系列、CARDLOTT5系列等電動執行器(客戶指定品牌亦可) | ||||||||||||
執行器參數 | 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | ||||||||||||
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | |||||||||||||
環境溫度：-25～+70℃、環境濕度：≤95% | |||||||||||||
閥體
閥體形式 | 直通鑄造球型閥 |
公稱通徑 | DN25～300mm |
公稱壓力 | PN1.6、2.5、4.0、6.4 |
法蘭標準 | ANSI GB/T9113、 JB/T79 |
連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW) |
閥蓋形式 | 高溫型+230～+450℃、超高溫型+230～+560℃ |
壓蓋型式 | 螺栓壓緊式 |
密封填料 | 金屬石墨纏繞墊片、柔性石墨、碳纖維填料 |
● 閥內件
閥芯形式 | 單座、籠式、套筒閥芯 |
流量特性 | 線性、等百分比 |
● 執行機構
執行器型號 | 2SB6系列、CARDLOTT系列 |
主要基本參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
環境溫度：-25～+70℃、環境濕度：≤95% |
進口電動高溫調節閥主要零件材料：
1 | 閥體 | WCB | CF8 | CF8M | CF3M |
2 | 閥座、套筒 | 304 | 304 | 316 | 316L |
3 | 閥芯 | 304 | 304 | 316 | 316L |
4 | 導向套、并帽 | 304 | 304 | 316 | 316L |
5 | 閥蓋 | WCB | CF8 | CF8M | CF3M |
6 | 閥桿 | 304 | 304 | 316 | 316L |
7 | 散熱片 | 304 | 304 | 316 | 316L |
8 | 填料 | PTFE/柔性石墨 | |||
9 | 彈簧 | 65Mn | 304 | 316 | 316L |
10 | 螺母 | 304 | 304 | 316 | 316L |
進口電動高溫調節閥主要性能指標：
項目 | 指標值 | ||
基本誤差% | 配2SB6±2.5； 配CARDLOTT5±1.0 | ||
回差% | 配2SB6±2.5； 配CARDLOTT5±1.0 | ||
死區% | 1.0 | ||
始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
始點±2.5 | 終點±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
額定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×閥額定容量 | ||
可調范圍R | 30：1 | ||
進口電動高溫調節閥 額定流量系數Kv、允許壓差：
公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座直徑 dN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數KV | 單座 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
籠式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | |
套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
額定行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
允許壓差(MPa) | 單座 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.28 |
籠式 | 5.8 | 5.0 | 4.9 | 4.3 | 3.0 | 3.7 | 3.5 | 3.1 | 2.8 | 2,8 | 2.4 | 2.0 | |
套筒 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
卡洛特友情提示：
以上是產品的部分參數資料，為了技術人員能夠更準確的為您選型報價，請您盡量提供正確精準的產品參數如口徑、壓力、使用介質及工況條件等，以便我公司提供更準確、更有針對性的服務。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
