路燈漏電監測解決方案
1 概述
ASJ60-LD16A 剩余電流監測儀適用于交流額定電壓為 400V 及以下的配電線路中使用，用于監測線路中的剩余電流，作為剩余電流式火災監控裝置用。也可與低壓斷路器和低壓交流接觸器組成組合式剩余電流保護裝置，用來對電氣線路進行接地故障保護，防止接地故障電流引起的設備損壞和電氣火災事故，或 用來對人身觸電危險提供間接接觸保護。
該產品可應用于石油化工、工業廠房、大型公建、幼兒園、敬老院等場所的配電箱內，也可應用于路 燈、庭院燈、景觀燈的配電箱內，進行漏電或接地故障監測。
命名規則
技術參數
應用場景1
應用于路燈配電箱的漏電檢測
功能
? 可實時監測和顯示路燈配電箱內多回路的剩余電流；
? 每只剩余電流監測儀多可監測16個回路的剩余電流，剩余電流監測范圍為1mA-30A；
? 每路剩余電流監測均可設置報警值，報警值的設置范圍為1mA-30A。每路剩余電流監測可設置為報警、動作或關閉剩余電流監測功能；
? 帶有1路水浸報警繼電器，16路剩余電流報警繼電器，每路剩余電流報警繼電器對應1路剩余電流監測，當剩余電流超過設定值時，對應繼電器動作，控制該回路的交流接觸器斷開回路供電。同時具有自動重合閘功能，重合閘的次數及間隔時間可設，重合閘功能可關閉（重合閘功能只有在回路漏電監測設置為既報警、又分閘時有效）；
? 2路DI輸入功能，可以用于水浸或其它開關狀態監測；
? 具有1路RS485通訊；
? 30條事件記錄功能，能夠記錄報警發生的時間和故障類型；
? 自檢功能，按下自檢按鍵可以啟動檢驗儀表自身硬件是否工作正常；
? 復位功能，儀表檢測到發生故障，并在故障排除之后，可以按下復位按鍵復位儀表；
? 消音功能，按下消音按鍵可以消除報警聲。
應用場景2
應用于單桿路燈的漏電監測
功能
? 可實時監測單桿路燈內配電線路的剩余電流，剩余電流監測范圍為1mA-30A；
? 剩余電流監測可設置報警值，報警值的設置范圍為1mA-30A；
? 具有2路剩余電流報警繼電器，當剩余電流超過設定值時，繼電器動作，可以斷開路燈供電；
? 1路DI輸入功能，可以用于水浸監測，當水浸故障發生時，繼電器動作；
? 具有RS485通訊及HPLC寬帶電力載波通訊功能；
? 復位功能，儀表檢測到發生故障，并在故障排除之后，可以按下復位按鍵復位儀表；
? 采用防水外殼和接線端子，防護等級不IP65。
應用方案
現場安裝圖片
產品選型

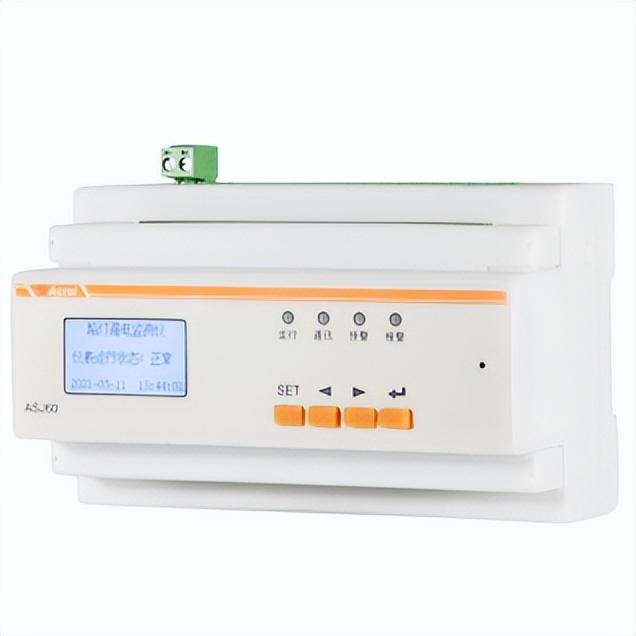

路燈配電箱：ASJ60-LD16A剩余電流監測儀
外形尺寸：140.6*107.7*71.5
路燈燈桿：ASJ60-LD1A路燈漏電監測儀
外形尺寸：201*65*54
