| 品牌 : | 誠騰 | 型號 : | ZMQY |
| 材質 : | 鑄鐵 | 連接形式 : | 螺紋 |
| 工作溫度 : | 常溫 | 公稱壓力 : | 1.0 |
| 適用范圍 : | 水利機械 污水處理 |
明桿式鑄鐵鑲銅閘門1000x1000 方型圓形認準誠騰水利 只做放心產品
本公司的鑄鐵鑲銅閘門結構及安裝方式齊全，按結構可分為：
單向升桿式方、圓閘門(型號：SFZ、SYZ)； 單向暗桿式方、圓閘門(型號：AFZ、AYZ)； 雙向升桿式方、圓閘門(型號：SSFZ、SSYZ)； 啟閉機按結構分為：手輪式（型號：QSL）、手搖式（型號：QSY）、手電兩
用式（型號：QDA）及雙吊點式（型號：QDS、QSS）
a) 靠壁式：適用于圓閘門φ200-φ1200，方閘門300-1000等單向閘門的安裝，土建預留孔比閘門口徑大100mm。
b) 附壁式：適用于所有規格的單向及雙向閘門的安裝，土建預留與閘門口徑相同。
c) 法蘭式：適用于所有規格的單向及雙向圓閘門的安裝，穿墻管的法蘭密

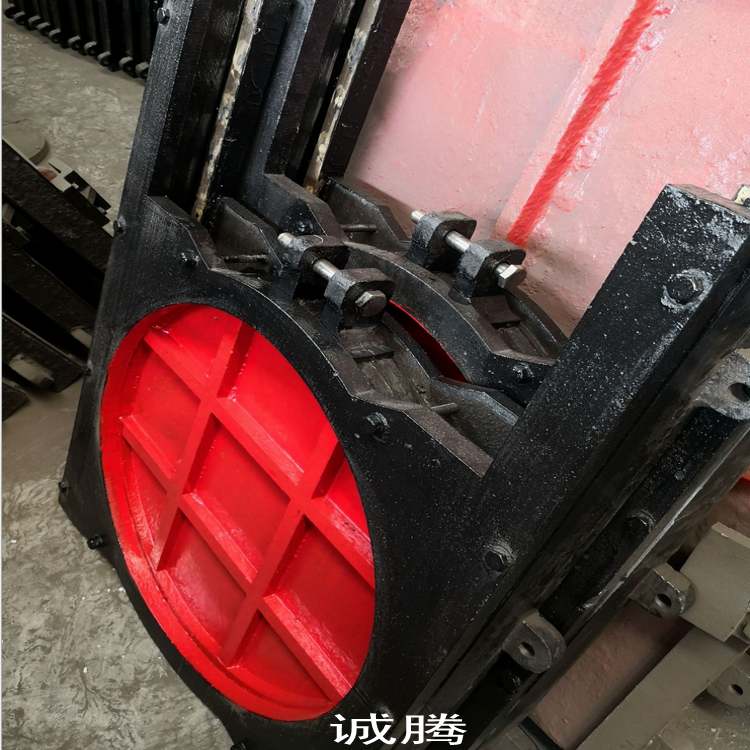

鑄鐵鑲銅圓閘門mxy1000/800/700/600/500/400/300
鑄鐵鑲銅圓型閘門 主要用途：
它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。

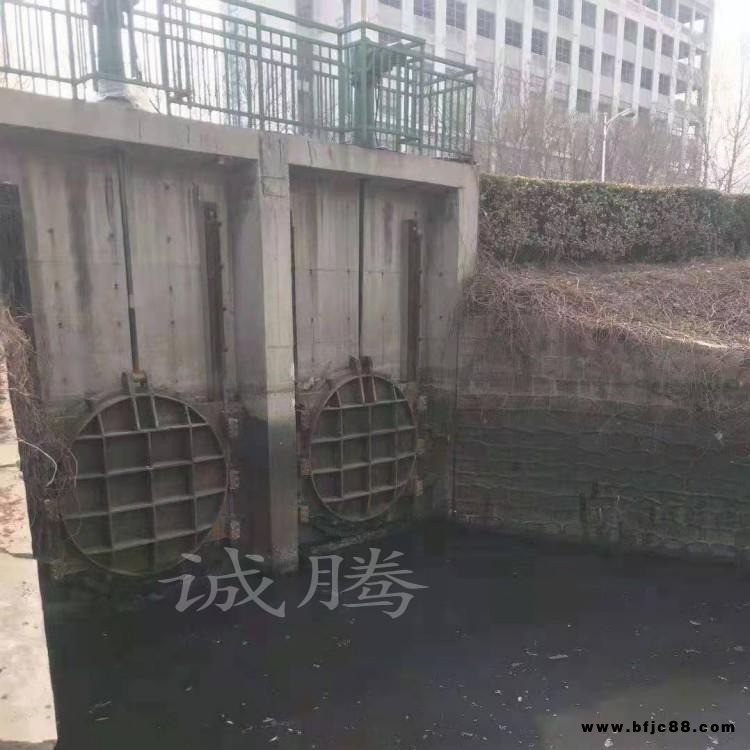

鑄鐵鑲銅閘門廣泛用于城市給水排水、冶金、石油、化工、灌溉，電力、紡織等行業水處理構筑物上，以實現流量和液面水位的控制，是給排水和污水處理的重要設備之一。也適用于管道口和交匯窟井，沉沙池、沉淀池、引水渠、泵站進水口等處。
鑄鐵鑲銅圓型閘門 結構特點：

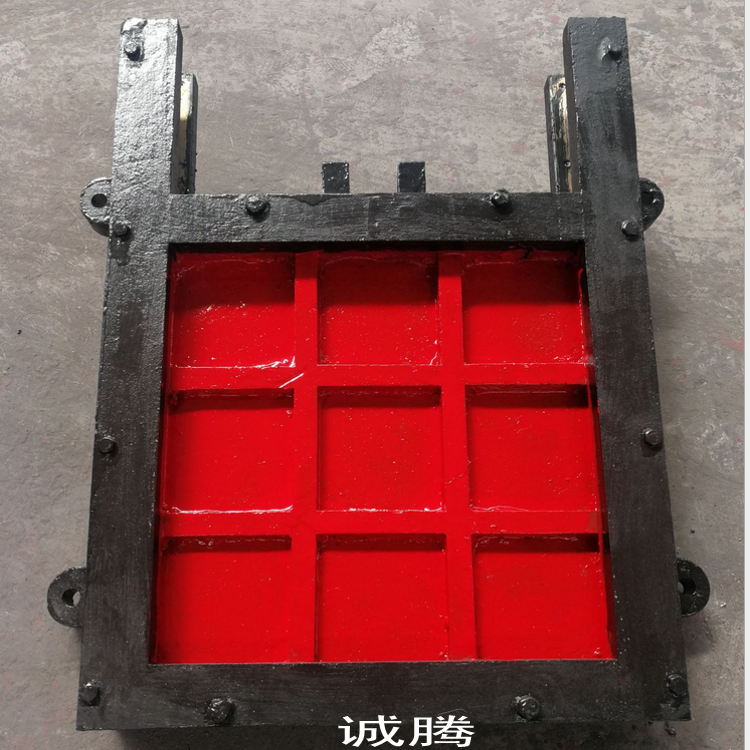

1.鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/21/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。

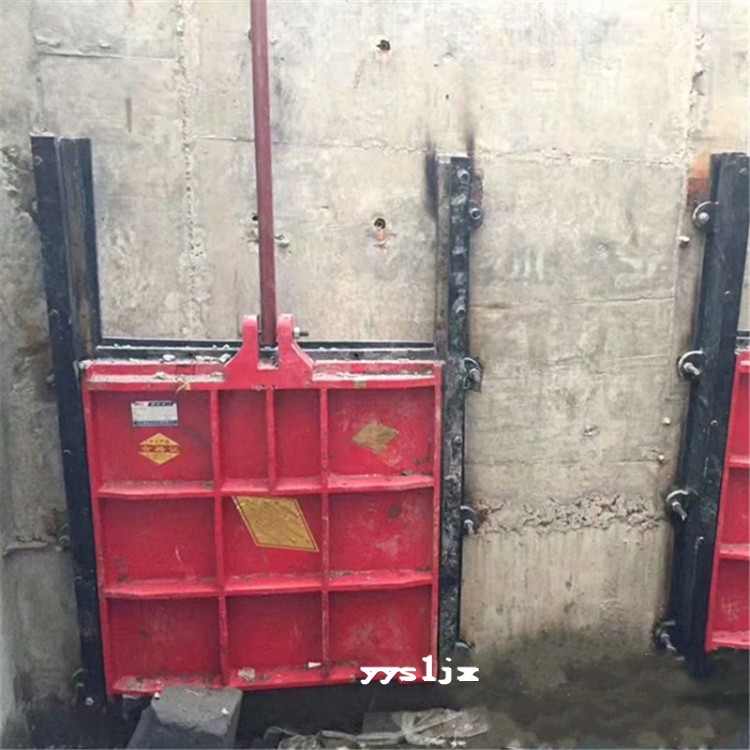

3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4.品種規格齊全，適應性廣。
5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
| 參數
名稱 | 滲水量(L/min.m) | 水頭m | 工作介質 | 安裝方式 | 正常水壓方向 | 門框距邊壁距離 | |
| 正向 | 反向 | ||||||
| 鑲銅鑄鐵圓閘門 | 0.72 | 1.25 | 正向10 反向2.5 | 水或污水 | 鉛錘狀態 | 正面迎水 | >300 |
| 鑲銅鑄鐵方閘門 | |||||||
| 雙向鑲銅鑄鐵閘門 | 0.72 | 0.72 | 正反向10 | ||||
| 雙向鑲銅鑄鐵方閘門 | |||||||
注：水頭超過10m的閘門需另外注明
四. 鑄鐵鑲銅圓型閘門 主要零件材料
| 零件名稱 | 材料 |
| 門框、閘板、導軌 | Ht200 |
| 螺桿 | 1Cr18,2Cr13,Ni9Ti13,.304,316 |
| 密封面 | Zcu8-2-2 |
五．鑄鐵鑲銅圓型閘門 門選用須知：
1、選用閘門時應注明H值（閘門中心至啟閉機底部平臺高度）；
2、啟閉機應根據表中啟閉力及自動化程度確定，具體可參考啟閉機樣本。
3、平臺設計負荷應考慮正反雙向承受（關閉力參考開啟力）。
4、軸導架是根據井深不同而設定的，設計時應與聯軸器不干涉；
5、工作時整條螺桿，聯軸器、閘板都做上下移動為明桿閘門，工作是螺桿不移動，閘板上下移動稱為暗桿閘門。
6、方向承壓閘門應選用時應注明，正向承壓閘門當用于隨受么向水壓時，水頭應<2.5m;
7、暗桿閘門宜裝于風景區或道路中間的窖井內，此種閘門自帶開啟裝置，不需專用啟閉機；
8、訂貨時應注明H，并注明單獨閘門（與配套啟閉機）的具體名稱、型號、規格；
9、本廠可承制其它材料（不銹鋼、碳鋼、鋁合金、塑料）或特殊形工閘門；
10、本廠供貨不含任何預埋件，所以閘門布置參照上頁；
11、本廠所提供樣本如有修訂不另行通知。
