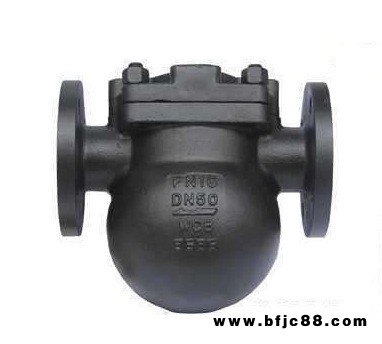

| 品牌 : | 上海弗尼 | 型號 : | FT14H/W PN16 |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 種類 : | 浮球式 | 公稱通徑 : | DN15-50 |
| 適用介質 : | 蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 球體 | 形態 : | 球式 |
| 類型(通道位置) : | 二通式 | 訂貨號 : | FT14H/W PN16 |
| 貨號 : | FT14H/W PN16 | 是否跨境貨源 : | 否 |
一、FT14、FT44H杠桿浮球式蒸汽疏水閥?工作原理
?杠桿浮球式蒸汽疏水閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。
?
二、FT14、FT44H杠桿浮球式蒸汽疏水閥?性能和優缺點
杠桿浮球式蒸汽疏水閥優點：1、在高負荷和低負荷時都能工作自如，杠桿結構使運動部件磨損 小化，自帶自動排空氣裝置具有良好的排空氣性能；
????? 2、能夠適應負荷及壓力的快速及大幅度波動，因此是帶自動溫度控制的設備或制程疏水的選擇；
????? 3、帶破蒸汽汽鎖裝置的杠桿浮球式疏水閥和自由浮球式疏水閥是可能存在蒸汽汽鎖的設備疏水的選擇。
缺點：暴露在低溫環境下可能會受冰凍影響。
?
三、FT14、FT44H杠桿浮球式蒸汽疏水閥 主要零部件
?
?
?
?
?
?
?
零部件材料袋 | 材料 |
閥體、閥蓋 | WCB、HT250不銹鋼 |
閥座、閥芯 | 不銹鋼 |
浮球 | 不銹鋼 |
控制架 | 不銹鋼 |
熱敏元件 | 哈氏合金 |
?
?
?
四、蒸汽疏水閥 結構圖
?
五、FT14、FT44H杠桿浮球式蒸汽疏水閥 外形尺寸（單位mm）
?
型號 | 公稱通徑 | L | H | H1 | Ф | W |
FT14H-16 FT14H-25 FT14H-40 | 15 | 121 | 147 | 51 | 96 | 107 |
20 | 121 | 55 | ||||
25 | 145 | 166 | 100 | 117 | ||
32-50 | 270 | 238 | 158 | 176 | 147 | |
FT44H-16 FT44H-25 FT44H-40 | 15 | 150 | 147 | 51 | 96 | 107 |
20 | 150 | 55 | ||||
25 | 160 | 166 | 100 | 117 | ||
32-50 | 270 | 238 | 158 | 176 | 147 | |
65 | 270 | 210 | ||||
80-100 | 350 | 300 | 190 | 210 | 210 |
?
六、FT14、FT44H杠桿浮球式蒸汽疏水閥應用
杠桿浮球式蒸汽疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合,基本特點與自由浮球式相同，內部結構是浮球連接杠桿帶動閥心，隨凝結水的液位升降進行開關閥門。杠桿浮球式疏水閥利用雙閥座增加凝結水排量，可達到體積小排量大，是大型加熱設備 理想的疏水閥。
