| 品牌 : | 上海弗尼 | 型號 : | H44H |
| 材質 : | 鍛鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 種類 : | SFCV橡膠瓣式 |
| 結構形式 : | 旋啟式 | 公稱通徑 : | DN15-50 |
| 適用介質 : | 水 蒸汽 油品 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 水力控制 |
| 工作溫度 : | 高溫 | 類型(通道位置) : | 直通式 |
| 訂貨號 : | H44H | 貨號 : | H44H |
| 是否跨境貨源 : | 否 |
??鍛鋼法蘭閥門有三種閥蓋設計形式。 種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）。客戶有特殊要求時也可采用金屬環連接。 種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用合焊透連接。第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封.法蘭端閥適應于閘閥、截止閥、升降式止回閥和旋啟式止回閥及球閥。

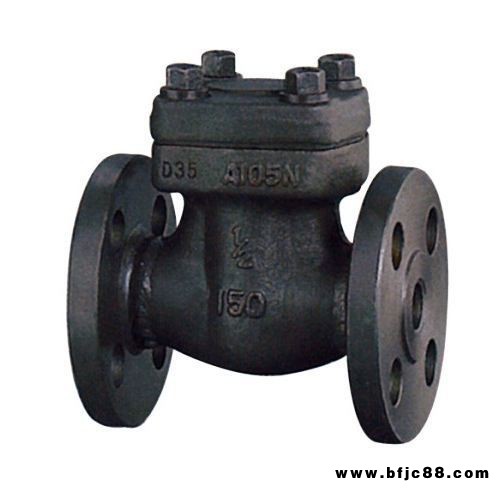

???????????? ?法蘭端截止閥???????????????????????? ?法蘭端閘閥??????????????????????????????法蘭止回閥??
??????????????
法蘭端閥門設計結構和特征
標達法蘭閥門符合API602和ANSIB16.34.檢驗與測試按API598，標志按MSS-SP-25。
?
采用以下結構
全徑和縮徑
結構長度按ASNI B16.10
法蘭尺寸按ASNI B16.5
壓力自緊式閥蓋
明桿支架型(OS&Y)
自定心壓板壓套式
整體式上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋
相關壓力：
·150LB-600LB ·900LB-1500LB·900LB-2500LB
·150LB-600LB ·900LB-1500LB ·900LB-2500LB
·150LB-600LB ·900LB-1500LB · 900LB-2500LB
