| 品牌 : | 華能 | 型號 : | HNDL |
| 加工定制 : | 是 | 適用范圍 : | 儀表檢定 |
| 電工電器設備名稱 : | 多功能校準儀 | 物料編號 : | 2020 |
| 特色服務 : | 1 |

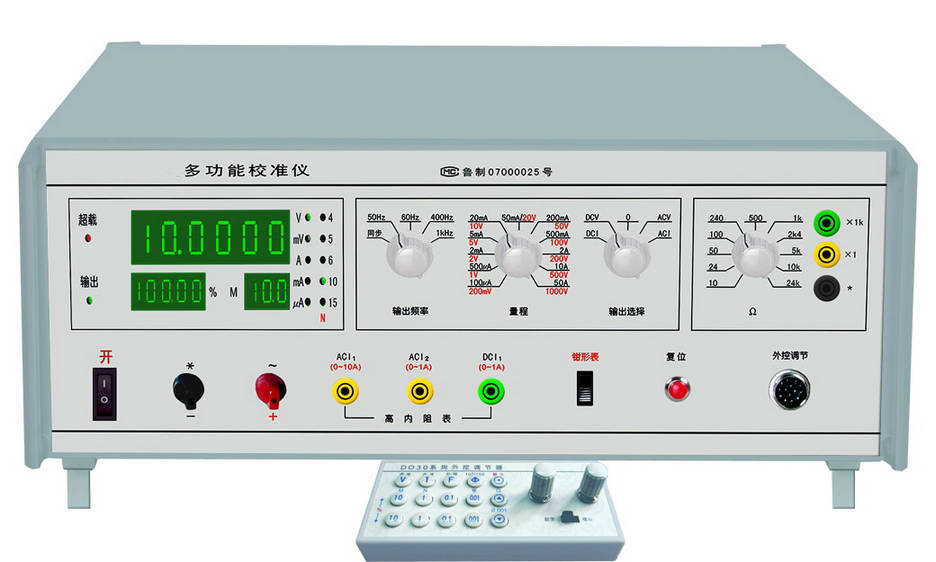

HN8030A型多功能校準儀
一、用途、特點：
HN8030A型多功能校準儀是智能化交、直流標準電壓、電流校準儀（其中交流輸出為真有效值顯示）。儀器設有三個顯示窗口，可同時顯示輸出實際值、百分比和被檢表滿度值。可設根據被檢表滿度值設置儀器的輸出量程，并可根據被檢表的刻度選擇相應的步進量。輸出調節可選擇鍵盤（按鍵）控制或電位器控制。具有數字顯示、誤差直讀、量程寬、分檔細、精度高、穩定性好、使用方便等特點。適用于檢定、檢驗、維修四位半數字三用表、各種0.2級、0.5級以下指針式交、直流電壓、電流表；亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.1級電流、電壓表。
二、主要功能：
1 、5??1/2位LED數字顯示輸出量 ，按實際值和百分比兩種方式同時顯示。
2 、采用鍵盤控制輸出量的增減。鍵盤控制量分為 /N、10%/N、1%/N、0.1%/N（N為4、5、6、10、15）。
3 、外控調節器可以離機控制輸出量的增減，調節器上有鍵盤和電位器兩種配置，任意轉換。
4 、交、直流電壓輸出范圍為0～1050V。
5 、交、直流電流輸出范圍為0～22A。
6 、交流提供四種輸出頻率：50Hz、60Hz（59.7Hz）、400Hz、800Hz、1200Hz，使用晶振保證頻率的準確度和穩定性。
7 、輸出超載能自動保護，手動復位。
8 、交流50Hz輸出還可以選擇市電同步，以減小被檢表的拍頻影響。
9 、鉗形表測量功能：配用本廠標準線圈，可測量0～1000A電流，誤差±0.3%。
三、技術性能：
1 、穩定性：?? AC﹤滿量程的0.02%/5分鐘
?????????????? DC﹤滿量程的0.01%/5分鐘
作精密測量時儀器需預熱兩小時。
2 、交流失真度：﹤0.5%
3 、直流紋波系數：﹤0.05%（額定輸出時）
4 、輸出頻率準確度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1%（或市電同步）
5 、輸出電壓、電流以及中值電阻的范圍及準確度見（附表1）????? （23℃±2℃，輸出值大于10%量程）
| 輸出項目 | 輸出范圍 | 額定輸出 | 輸出 | 準 確 度 |
| 交直 流電壓 | 0～300mV | 20mA | 100mA | 基本誤差： |
| 0～1V～3V | 50mA | 100mA | ||
| 0～5V～10V～30V | 100mA | 200mA | ||
| 0～50V～100V～300V | 50mA | 100mA | ||
| 0～250V～500V～1000V | DC:20mA AC:40mA | DC:20mA AC:60mA | ||
| 交直 流電流 | 0～100mA | DC:3V AC:36V | ||
| 0～1A | DC:3V AC:12V | |||
| 0～20A | 1.5V | |||
| 標準電阻 | 10、24、50、100、240、500( Ω) 、1、2.4、5、10、24(k Ω) 另加 × 1K、 × 1倍率檔位（10kΩ～24MΩ) | 0.25W | ±(0.2%+20mΩ) | |
注 ：（1）工作環境溫度超過23 ℃ ±2 ℃，每變化10℃，附加誤差小于該量程基本誤差 （2）50A 1KHz誤差為 ±（讀數值的0.15%+滿量程的0.05%） | ||||
附表（1）
6 、電源指標：交流電源電壓220V±10%，頻率50Hz±1Hz；
7 、工作環境：工作環境的溫度5℃～35℃，相對濕度﹤80%
8 、工作時間：連續
9 、外形尺寸：180×480×480mm3
10 、重量 ：約24kg
HN8005A三相交直流標準源/HN8005C三相交流標準源?
交直流標準源
交流標準源
三相交流標準源
直流標準源
三相交直流標準源
大功率交直流標準源
三相標準測試源
三相交直流標準功率源
三相程控標準功率源
三相標準功率源
功能簡介：
?HN8005A三相交直流標準源在我們的生活中起著重要的作用，三相標準源其實是集標準源和標準表于一體的新型標準源，采用的是大屏幕液晶顯示器進行顯示，操作起來非常的簡單，可以實現和電腦進行通訊，具有體積小、重量輕等特點，完全能夠滿足消費者的需求。市場上還有單相交直流標準源、多功能標準源等，這些產品在我們的身邊應用也非常多。
功能特點：
1、三相標準源采用DSP技術進行開發，采用的是液晶屏進行顯示，還有全漢字的操作方式，讓操作更加的方便簡單。
? ?2、三相標準源的可靠性高、穩定性高，在使用的過程中具有良好的性能特點，且體積小、重量輕、攜帶起來也十分的方便。
? ?3、三相標準源的適應性較強，是廠礦、企業、基層供電部門和技術監督部門中zui理想的一種現場測試設備，完全能夠滿足消費者的需求。
? ?4、三相標準源中主要是將系統、測試以及信號進行高度集成，所以在測試方面具有較強的性能特點，測試校準的精度非常高。
技術參數：
1、電壓：380V、220V、100V、57.735V(量程可選)
? ? ? 調節范圍：(0-120)%RG，調節細度：0.001%RG；
? ? ? 準確度：0.05%RG穩定度：≤0.005%/2min；
? ? ? 失真度：≤0.05%（非容性負載）；
? ? ? 輸出負載：每相20VA/25VA/30VA(可選)，
? ?2、電流：20A、5A、2A、1A（量程可選）
? ? ? 調節范圍: (0～120)%RG ?
? ? ? 調節細度: 0.001%RG
? ? ? 準確度：0.05%RG；
? ? ? 穩定度：≤0.005%/2min；
? ? ? 失真度：≤0.05%（非容性負載）；
? ? ? 輸出負載：每相20VA/25VA/30VA(可選)；
? ?3、功率
? ? ? 準確度：0.05%RG；
? ? ? 穩定度：0.005%RG/2min；
? ?4、相位：
? ? ? 調節范圍: 0°～359.999°；
? ? ? 分辨率0.001°；
? ? ? 準確度：0.02°；
? ?5、功率因數：
? ? ? 調節范圍：-1～0～+1；
? ? ? 分辨率：0.00001；
? ? ? 準確度：0.05%RG
? ?6、頻率：
? ? ? 調節范圍： 30Hz～70Hz；
? ? ? 分辨率： 0.0001Hz；
? ? ? 準確度： 0.0005Hz
? ?7、電壓電流諧波設置：
? ? ? 諧波次數：2～51次；總諧波含量：0～40.00%
? ? ? 諧波相位：0°～359.999°；
? ? ? 諧波設置準確度：（10%±0.1%）RD。
? ?8、外觀尺寸：440mm X 177mm X 370mm；
HN8006A電壓監測儀校驗裝置
是參照原電力行業標準DL500-92《電壓監測儀訂貨技術條件》中有關精度測試的要求而設計的表源一體化裝置。表的核心技術是采用數字信號處理器（DSP）和16位高速模數轉換器構成的0.05級工頻交流數據采集器,源的信號部分也采用DSP和16位數模轉換器組成的正弦波或含有可程控的畸變波信號源。裝置內還裝有準確度為1×10-6的標準計時器。裝置可用于測定統計式監測儀和記錄式監測儀的綜合測量誤差、電壓監測總時間、電壓超上 間、電壓超下 間、靈敏度測試、電源電壓與頻率試驗(在正常使用的環境條件下)、諧波影響試驗等。當監測儀自身功耗≤3VA時,每路電壓輸出具有同時帶10只電壓監測儀的負載能力(指工作電源額定電壓相同、或者外接電源而監測電壓額定值相同)。在測試監測儀的精度時,升降電壓的過程可由程序控制。可輸出含有2～32次諧波的畸變波,其諧波次數、幅度、諧波對基波的相位皆可程控。 設有RS-232接口和大容量的非易失性存貯器,可存貯248塊被檢表的檢測數據。通過上位機軟件,由PC控制本裝置可進行自動和手動檢驗,并對結果進行處理和管理。 本裝置還可在線測量交流電壓和電壓中的諧波含量(直到32次)以及電壓失真度等。
?產品特點
可自動檢驗電力系統中各種交流采樣裝置和電測量變送器的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量，變送器輸出直流電壓（電流）中的紋波含量和響應時間等。
可生成2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
功放的工作頻帶為40Hz～1kHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，因此更適合用于現場校驗交流采樣器和電測量變送器。
可離線（虛負荷）校驗或在線（實負荷）檢驗交流采樣器。
配置有RS-232接口。通過上位機軟件，由PC控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。
設有大容量的非易失性存貯器，可存貯300臺檢測原始數據，以供查閱和上傳。
?技術指標：
交流輸出：
量程：57.7V、100V、220V、380V；調節范圍：0～130%；調節細度：0.01%；失真度(輸出正弦波時) ≤0.3%；頻率(基波) 45～65Hz, 調節細度0.001Hz；輸出容量 30VA；輸出畸變波時所含有的諧波 次數2～32次；幅度 0～30%；諧波對基波的相角 0～360°
交流測量 ：
量程 57.7V、100V、220V、380V, 自動切換； 準確度 0.05%；諧波及失真度測量 諧波次數32次； 諧波誤差±0.1%；失真度誤差± 0.1%。
時間間隔精度： 0.2秒/24小時。
工作電源：?jiǎn)蜗?20V±10%,50Hz±5%
使用環境：溫度20℃土10℃，相對濕度≤85%RH.
體積重量：345×330×150mm3,約8kg。
HN8001A三相多功能交直流儀表檢定裝置?
功能簡介：
該設備主要是用于各種交直流電壓表、電流表、頻率表、相位表、同步表等進行校驗和檢定。
功能特點：
(1) 可對各種單三相機械式、電子式及多功能電能表進行校驗。
? ? ? (2) 三相表源一體化設計，集成度極高，穩定可靠，便于攜帶。
? ? ? (3) 設有RS-232接口。通過上位機軟件（選件），由PC機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。
? ? ? (4) 設有大容量的非易失性存貯器，可存貯248塊被檢表的檢測原始數據，以供查閱和上傳。
技術參數：
交流電壓量程：57.7V，100V，220V，380V，500V 每檔輸出容量： 20VA；
? ? ? 交流電流量程：0.5A，1A ，2.5A，5A，10A，20A zui大輸出容量 20VA；
? ? ? 交流電壓、電流調節范圍：0～123%， 調節細度 5×10－5；
? ? ? 工頻交流電壓、電流、有功功率準確度：0.05% FS；
? ? ? 無功功率的準確度：0.1% FS；
? ? ? 電流對同名相電壓的相位準確度：0.050；
? ? ? 頻 率 調節范圍：45～65HZ， 調節細度 0.001HZ，調定值準確度 5×10－5；
? ? ? 相 位 調節范圍：0～359.990，調節細度 0.010；
? ? ? 交流電壓、電流輸出波形失真度：≤0.3%；
? ? ? 交流電壓、電流及功率輸出穩定度： ≤0.01% FS/100s；
? ? ? 諧波2～21次，幅度0～20%，各次諧波相位細度0.010·N（N為諧波次數）；
? ? ? 直流電壓量程：75、150、300、500V，每檔輸出容量100mA；
? ? ? 直流電流量程：0.5、1、2.5、5、10、20A ，zui大輸出容量20VA；
? ? ? 直流電壓、電流調節范圍0～120% FS，調節細度5×10－5；
? ? ? 直流電壓、電流輸出穩定度：U:≤0.01% FS/100s,I: ≤0.02% FS/100s（峰－峰值）；
? ? ? 直流電壓調定值準確度：量程的0.05% FS；
? ? ? 直流電流調定值準確度：量程的0.1% FS；
? ? ? 直流75mV輸出（負載≥5Ω）準確度：0.1% FS；
? ? ? 電能表測量綜合誤差：0.1 0.05% FS(脈沖輸出 ≤90kHz；三相額定值=60kHz)；
? ? ? 工作電源：?jiǎn)蜗?20V±10%，50HZ±5%；
? ? ? 使用環境：溫度200C±100C，相對濕度≤85%RH；
? ? ? 體積重量：約460×430×185mm3， 20kg ?
?
HN8002A交流采樣變送器校驗裝置
?
功能簡介：
主要是用于各種交流采樣裝置以及電測量變送器的檢驗
功能特點：
1．交流采樣變送器校驗裝置能夠自動檢驗出電力系統各交流采樣裝置以及電測量變送器存在的一些誤差，變送器輸出的直流電壓中的紋波含量以及響應時間等。
? ?2．交流采樣變送器校驗裝置中能夠生成2～31次諧波的畸變波，其中諧波個數、次數、幅度等對于基波的相位是可以進行程控的。
? ?3．其中設備中功放的工作頻帶是40HZ～1kHZ，具有很好的線性特點。電流的功放表現為恒流源，電壓功放表現為恒壓源。設備本身的重量較輕，所以比較適合現場校驗交流采樣器和電測量變送器。
? ?4．該裝置可以離線進行校驗也可以在線進行檢驗交流采樣器。
? ?5．設備中設有RS-232接口，所以可通過上位機軟件，然后由PC進行控制裝置，從而實現自動或手動檢驗，并且可以對結果進行處理和管理。
? ?6．設備中有大容量的非易失性的存貯器，可以存貯大量的檢測原始數據，更加方便以后的閱讀和上傳，可存貯300臺數據。
技術參數：
1、電壓量程：57.7V、100V、220V，
? ? ? 每相輸出容量：10VA；
? ?2、電流量程：1A、5A，
? ? ? 每相輸出容量：10VA；
? ?3、電壓、電流調節范圍：0～120%，
? ? ? 調節細度：5×10 ；
? ?4、頻 率 ? 調節范圍：45～65Hz，
? ? ? 調節細度：0.001Hz，
? ? ? 調定值準確度：5×10 ；
? ?5、相 位 ? 調節范圍：0～359.99°，
? ? ? 調節細度：0.01°；
? ?6、電壓、電流、功率測量準確度：0.05%；
? ?7、電壓、電流輸出波形失真度：≤0.3%；
? ?8、電壓、電流及功率輸出穩定度：≤0.01%/60s（峰－峰值）；
? ?9、諧波 2～31次， 幅度 0～20%，
? ?10、相位細度0.01°·N（N為諧波次數）。
? ?11、模擬量輸出
? ? ? 電壓量程：±1、±5、±10V；
? ? ? 電流量程：±1、±5、±10、±20；
? ?12、變送器測量
? ? ? 直流電壓：±1、±5、±10V、±20、1～5、2～10V，準確度：0.01%；
? ? ? 直流電流：±1、±2.5、±5、±10、±20、4～20mA，準確度：0.01%；
? ? ? 紋 ?波：準確度1%；響應時間 40ms；
? ?13、其它
? ? ? 工作電源：?jiǎn)蜗?20V±10%，50Hz±5%；
? ? ? 使用環境：溫度20℃±10℃，相對濕度≤85%RH；
? ? ? 體積重量：460×360×175mm ，<15kg。
