| 品牌 : | 致業 | 型號 : | 200X |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭 |
| 適用介質 : | 水 | 公稱通徑 : | DN50-DN500 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 雙向 |
| 驅動方式 : | 水力控制 | 零部件及配件 : | 閥桿 |
| 形態 : | 隔膜式 | 類型(通道位置) : | 直通式 |

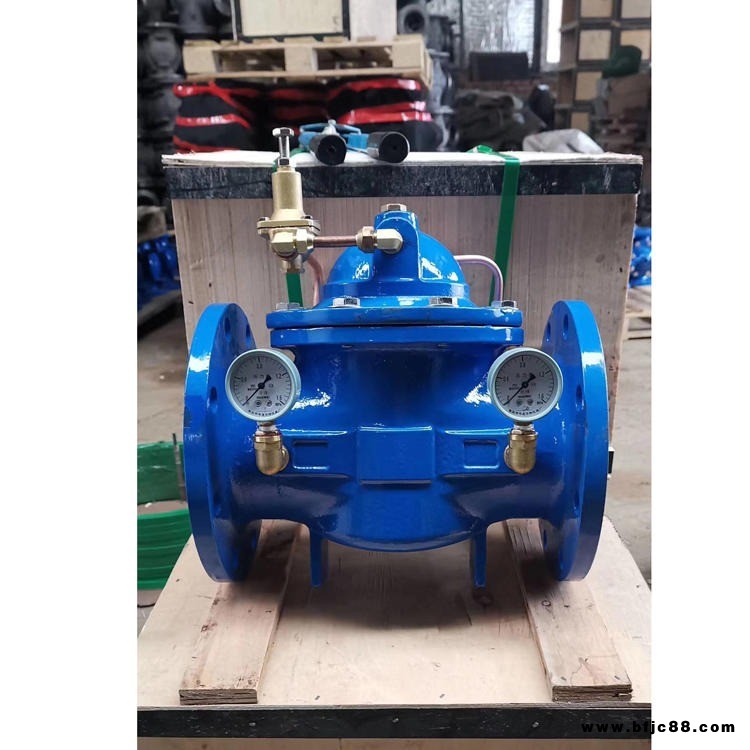

廠家供應 200X減壓閥 自來水可調式減壓閥 鑄鐵水力控制閥 致業閥門
200X可調式減壓閥工作原理
當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。調節導閥彈簧即可設定出口壓力。
200X可調式減壓閥主要技術參數
公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 進口壓力(MPa) | 出口可調壓力(MPa) | 適用介質 | 介質溫度(℃) |
1.0 | 1.5 | 1.1 | 1.0 | 0.09-0.8 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 1.6 | 0.10-1.2 | ||
2.5 | 3.75 | 2.75 | 2.5 | 0.15-1.6 |
200X可調式減壓閥主要零件材料
零件名稱 | 零件材料 |
閥體閥蓋 | WCB |
閥座閥盤 | 銅合金 |
密封圈O型圈 | 丁腈橡膠 |
閥桿 | 2Cr13 |
彈簧 | 50CrVA |
針型閥 | 銅合金 |
球閥 | 銅合金 |
導閥 | 銅合金 |
微型過濾器 | 不銹鋼 |
200X可調式減壓閥連接尺寸(PN 1.0-2.5MPa)
公稱通徑DN | L | H | H1 | A | B |
50 | 250 | 335 | 90 | 170 | 170 |
65 | 280 | 345 | 98 | 180 | 180 |
80 | 310 | 355 | 110 | 190 | 190 |
100 | 350 | 365 | 120 | 200 | 200 |
125 | 400 | 445 | 145 | 215 | 215 |
150 | 450 | 460 | 155 | 230 | 230 |
200 | 550 | 505 | 190 | 255 | 255 |
250 | 650 | 550 | 250 | 295 | 295 |
300 | 800 | 710 | 290 | 325 | 325 |
350 | 900 | 725 | 330 | 380 | 380 |
400 | 1000 | 760 | 360 | 415 | 415 |
450 | 1000 | 810 | 445 | 435 | 435 |
500 | 1100 | 865 | 495 | 460 | 460 |
600 | 1100 | 935 | 550 | 520 | 520 |
700 | 1450 | 1000 | 605 | 570 | 570 |
800 | 1560 | 1100 | 730 | 620 | 620 |
900 | 1800 | 1205 | 800 | 670 | 670 |
1000 | 2000 | 1330 | 910 | 830 | 830 |
