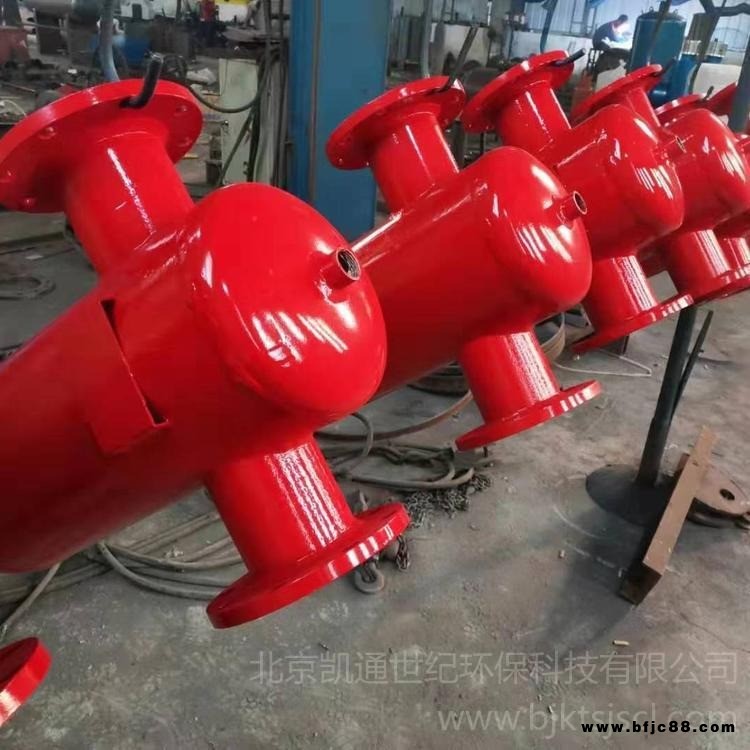

微米級高流速微泡排氣閥 螺旋微泡排氣除污裝置

工作原理

     水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損壞，使用壽命及效率降低。僅在系統 高點設置排氣閥效果不佳，當壓力減少時被溶于水中氣體會重新形成氣泡，尤其在水泵前會有大量氣體分離出來。利用氣水分離、沉降、過濾等機理。當冷卻水、熱水、冷凍水系統中水進入螺旋脫氣除污器時，體積擴大，流速急劇降低，水中氣泡分離上升至聚氣區，小氣泡吸附在分離板上，當形成大氣泡上升至聚氣區后通過自動排氣閥排除。帶有污物的循環水在除污器中污物隨水流沉降，通過分離板后污物得到了加速，在濾芯的兩側迅速沉降在存污區，因存污區容污量大，只需定期開啟排污閥。經過空氣和污物分離較干凈的水經濾芯流入水泵入口，由于水泵及水流的沖擊下濾芯有較小的振動，能將個別貼附在濾芯外側的污物振落，達到自潔的目的，又稱“  自潔式排氣過濾器”。

主要技術參數
（1）壓力：1.0MPa（1.6、2.0、2.5MPa可選;
（2） 高使用溫度：95;
（3）規格型號：DN50

DN1500;
（4）流量范圍：7-20000m3/h
（7）特殊規格按用戶要求特制
產品特點
（1）有自潔濾網功能，不需開蓋清理濾網；
（2）能排除水中氣泡和溶于水中的空氣，減少系統腐蝕，保護水泵葉輪；
（3）容納污垢容量大；
（4）部件阻力小，污物增加系統阻力不變；
（5）大容量的沉渣室可減少頻繁排污
（6）大幅減少系統 次注水后的調試時間，不需要額外的排氣閥
（7）可在系統運行的情況下排除污物
（9）不會造成不必要的系統停機

安裝注意事項

1. 設備必須水平安裝，安裝時注意箭頭指示方向，箭頭指示方向即為水流方向。

2. 由于該設備工作過程中無運動部件，免維護，因此設計、安裝時可根據現場實際情況布置。

3. 設備進出口的管道上，應以靠近管口處設置管道支架；直接與容器管口相連接的大于或等于DN150的閥門下面宜設置支架。

4螺旋脫氣除污器進出口均為國標法蘭。設備進水口、出水口均需安裝閥門。

使用說明

在新系統或舊系統中安裝完畢后，均需關閉進出口閥門，開啟旁通閥對系統進行沖洗。待系統沖洗完畢， 螺旋脫氣除污器方可正常運行。

   螺旋脫氣除污器連接的排污管道應接到足夠通暢的排水溝，以免設備排污時排水不暢造成污水淹污機房。

1. 正常工作時，需開啟進、出水閥門，關閉排污閥。

2. 排污時打開排污閥，直到流出清水。

3. 排污完畢后，關閉排污閥即可。

4. 如排污壓力不足，可關閉出水口處的閥門。

5. 安裝時應注意管道及水流方向。

6. 平面布置需要流出管理人員操作空間。由于該設備工作過程無運動部件，即該設備免維護。但需保持入口負荷穩定，排污閥開閉用力均勻。避免人為損壞。
