電子式電動調節閥詳細參數

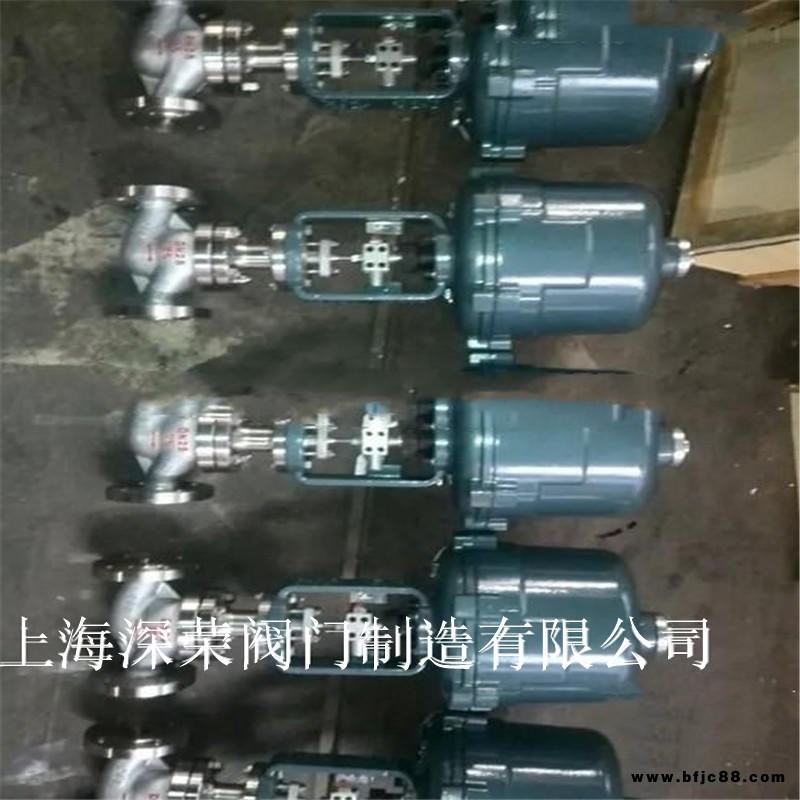

ZDLP電動不銹鋼調節閥 電動不銹鋼單座 套筒 雙座蒸汽調節閥DN15

ZDLP ZDLM ZAZP、ZAZM型電動單座、套筒調節閥，接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA .DC或4~。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。

電子式電動調節閥產品特點

閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
伺服放大器采用深度動態負反饋，可提高自動調節精度。
電動操作器有多種形式，可適用于4~或0~。
電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
波紋管密封型調節閥對移動的閥桿形成完全的密封，堵 流體外漏。?

行程：
直行程3810L、3610L系列
類別 ? ?3810L系列 ? ?3410L系列 ? ?額定輸出力N ? ?速度mm/s ? ?大行程mm ? ?
普通型 ? ?381LS A-08 ? ?341LS A-08 ? ?800 ? ?4.2 ? ?30 ? ?
381LSA-20 ? ?341LSA-20 ? ?2000 ? ?2.1 ? ?
381LSB-30 ? ?341LSB-30 ? ?3000 ? ?3.5 ? ?60 ? ?
381LS B-50 ? ?341LS B-50 ? ?5000 ? ?1.7 ? ?
381LSC-65 ? ?341LSC-65 ? ?6500 ? ?3.4 ? ?100 ? ?
381LSC-99 ? ?341LSC-99 ? ?10000 ? ?2.0 ? ?
381LSC-160 ? ?341LSC-160 ? ?16000 ? ?1.0 ? ?
隔爆型 ? ?381LX A-08 ? ?341LX A-08 ? ?800 ? ?4.2 ? ?30 ? ? ? ? ? ? ? ? ? ?
381LXA-20 ? ?341LXA-20 ? ?2000 ? ?2.1 ? ?
381LXA-30 ? ?341LXA-30 ? ?3000 ? ?3.5 ? ?60 ? ?
381LXA-50 ? ?341LXA-50 ? ?5000 ? ?1.7 ? ?
角行程3810R、3610R系列
類別 ? ?3810R系列 ? ?3410R系列 ? ?額定輸出力矩N.m ? ?動作時間90o/S ? ?大轉角 ? ?
普通型 ? ?381RSA-02 ? ?341RSA-02 ? ?20 ? ?8.5 ? ?90o ? ?
381RSA-05 ? ?341RSA-05 ? ?50 ? ?17 ? ?
381RSB-10 ? ?341RSB-10 ? ?100 ? ?18 ? ?
381RSB-20 ? ?341RSB-20 ? ?200 ? ?36 ? ?
381RSC-30 ? ?341RSC-30 ? ?300 ? ?24 ? ?
381RSC-50 ? ?341RSC-50 ? ?500 ? ?42 ? ?
381RSC-60 ? ?341RSC-60 ? ?600 ? ?48 ? ?
381RSD-100 ? ?341RSD-100 ? ?1000 ? ?30 ? ?
381RSD-150 ? ?341RSD-150 ? ?1500 ? ?42 ? ?
隔爆型 ? ?381RSXB-10 ? ?341RSXB-10 ? ?100 ? ?18 ? ?
381RSXB-20 ? ?341RSXB-20 ? ?200 ? ?36 ? ?

上海深榮閥門有限公司訂貨須知：

為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。

為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。

先請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或對照以上尺寸圖自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始依據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們愿竭誠為您服務

一、·提供產品名稱與型號口徑ZDLQX電子式電動調節閥是否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。

二、為了保證用戶的使用方便，我公司可提供ZDLQX電子式電動調節閥法蘭，伸縮節及ZDLQX電子式電動調節閥連接螺栓，并根據用戶需要提供ZDLQX電子式電動調節閥易損配件。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深嶸閥門公司專家為您設計制造！

如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

歡迎國內外用戶來函或光臨我廠洽談訂貨事宜，我廠可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。

注意事項：現場安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！

?
