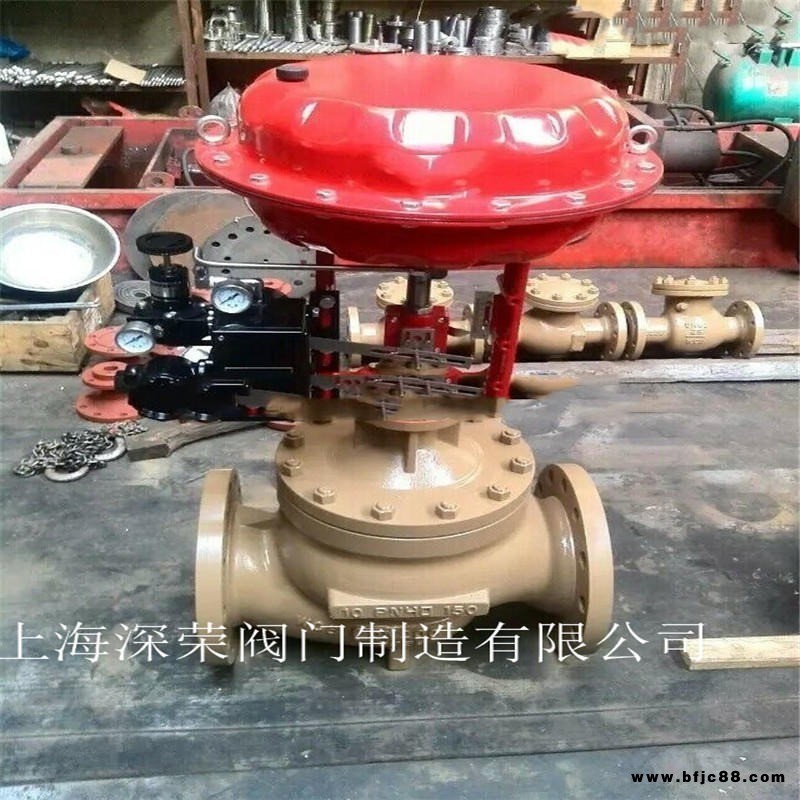

氣動套筒式調節閥概述

HCN低噪音籠式套筒調節閥可以降低可壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。流體通道呈S流線型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，噪音低。

籠式套筒調節閥泄漏量符合ANSI B16.104標準。配用多彈簧薄膜執行機構，其結構緊湊，輸出力大產品符合GB/T4213-92。

氣動套筒式調節閥閥體
型    式：直通鑄造球型閥
公稱通徑：40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K。PN1.6、4.0、6.4MPa
連接型式：法蘭連接；FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW（40～50mm）對接焊BW（65～200mm）
材    料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上 閥 蓋：常溫型（P）；-17～+230℃
          伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
          伸長Ⅱ型（E2I）：-100～-45℃
          伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
閥內組件
閥芯型式：金屬閥座的壓力平衡式閥芯
壓蓋型式：螺栓壓緊式
填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、編織填料、石墨填料
材    料：不銹鋼（Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
流量特性：線性（L），參考下圖
注：整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定。
套筒調節閥執行機構
型    式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁jing橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）、400～500kPa（LVA6型）、300～500kPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附    件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
五、HCN籠式套筒調節閥性能
泄 漏 量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
回    差：帶定位器：小于全行程的1%，
　　　    不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
　　　    不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
套筒調節閥Cv值和行程
公稱通徑    40    50    65    80    100    150    200
閥座直徑    25    32    40    32    40    50    40    50    65    50    65    80    65    80    100    100    125    150    125    150    200
額定Cv值    11    17    24    17    24    44    24    44    68    44    68    99    68    99    175    175    275    360    275    360    640
額定行程    25    38    50    75
套筒調節閥允許壓差
A.氣—關式閥 100KPa
執行機構供氣壓力彈簧范圍定位器允許壓差公稱通徑40200LHA2D1.40.2～1.0有或無191513118--1.60.2～1.0有4040404040--1--4.00.8～2.4有4040404040--400--LHA3D1.40.2～1.0有或無342623191410-1.60.2～1.0有4-151-4.00.8～2.4有4-100100-LHA4D1.40.2～1.0有或無--39322517141.60.2～1.0有--4040404040--14.00.8～2.4有--4040404040--100
B.氣—開式閥 100KPa
執行機構

型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型） 400～500kPa（LVA6型）、300～500kPa（LVP型）氣源接口：Rc1/4” 環境溫度：-30～+70℃ 閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級回差：帶定位器：小于全行程的1%，不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）基本誤差：帶定位器：小于全行程的±1%，不帶定位器：小于全行程的±5% 注：采用標準的V型聚四氟乙烯填料 可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

上海深榮閥門有限公司訂貨須知：

為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。

為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。

先請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或對照以上尺寸圖自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始依據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們愿竭誠為您服務

一、·提供產品名稱與型號口徑氣動套筒式調節閥是否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。

二、為了保證用戶的使用方便，我公司可提供氣動套筒式調節閥法蘭，伸縮節及氣動套筒式調節閥連接螺栓，并根據用戶需要提供氣動套筒式調節閥易損配件。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深嶸閥門公司專家為您設計制造！

如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

歡迎國內外用戶來函或光臨我廠洽談訂貨事宜，我廠可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。

注意事項：現場安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！
